Cadena de producción auto de SMT de la impresora de la máquina/de la pantalla de Pnp del alimentador
Datos del producto:
| Lugar de origen: |
CHINA |
| Nombre de la marca: |
OEM |
| Certificación: |
CE , ISO |
Pago y Envío Términos:
| Cantidad de orden mínima: |
1 unidad |
| Precio: |
negotiable |
| Detalles de empaquetado: |
Embalaje estándar de la exportación |
| Tiempo de entrega: |
15-20 días |
| Condiciones de pago: |
L/C, T/T, Western Union, Paypal |
| Capacidad de la fuente: |
100pcs por mes |
Contactar ahora
Descripción detallada del producto
| Máquina de SMT PNP: |
Alimentador de CHMT530P + sistema autos de Vision |
Tamaño del PWB: |
350m m (L)×250mm (W) |
| Tamaño de la impresora de la soldadura: |
320*440m m (tamaño medio) |
Horno del flujo: |
BRT-420 |
| Área que suelda: |
960mm* 300M M |
Poder: |
2500W |
| Resaltar: |
línea máquina de 2500w SMT, cadena de producción de 320*440m m SMT, cadena de producción de 2500W SMT |
Cadena de producción auto de SMT de la impresora de la máquina/de la pantalla de Pnp del alimentador
1. impresora de la soldadura:
| Parámetros técnicos |
| Tipo: |
Manual |
| G.W: |
13kg |
| Área de impresión máxima: |
320*440m m |
| Tamaño que embala: |
L 71cm*W 52cm*H el 14cm |

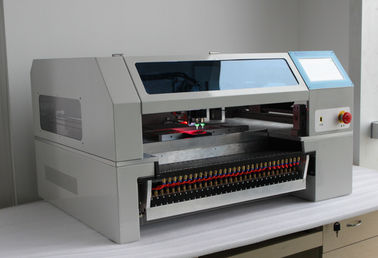

2. Máquina de la selección y del lugar
|
Parámetros
|
|
|
Viaje de XYZ AXIS
|
510m m (X)×450mm (Y)×15mm (Z)
|
|
Tamaño máximo del PWB
|
350m m (L)×250mm (W)
|
|
Componentes de la ayuda
|
0402-5050, COMPENSACIÓN, QFN etc.
|
|
Montaje de velocidad
|
- Sin la visión: 6500cph
- Con Vision: 4500cph
|
|
Precisión
|
±0.025mm
|
|
Cabeza de la colocación
|
2pcs
|
|
Sistema de alimentación
|
- Alimentador neumático máximo de la ayuda 30pcs 8m m (4m m, 8m m, 12m m, 16m m, 24m m para la opción)
- 11pcs pila del general IC
- Bandeja de IC de la ayuda
|
|
Detección de Vision
|
Cámara doble (para arriba y abajo)
|
|
Control de motor
|
- Motor de pasos XY de AXIS con el codificador
- Desaceleración flexible de S
- Detección del reset de Z AXIS
|
|
Detección de la salida de los componentes
|
Vacío y detección visual
|
|
Consejo principal
|
placa madre de la industria de la Alto-confiabilidad
|
|
Pantalla táctil
|
7 pulgadas de pantalla de la industria
|
|
Sistema de la operación
|
Sistema de Linux integrado
|
|
Fuente de aire externa
|
0.5MPa
|
|
Fuente de alimentación
|
AC220V 50Hz/AC110V 60Hz
|
|
Demension
|
890m m (L)×680mm (W)×490mm (H)
|
|
Poder
|
250W
|
|
Peso neto
|
90Kg
|
3. Horno T960w del flujo:
|
Horno del flujo
Área máxima que suelda: LOS 300*300CM
Manera que suelda: Aire caliente + mezcla del IR
Poder clasificado: 2500W
Período de proceso: minuto 5 - 10
Temperatura máxima: 300 grados
Exactitud del control de la temperatura grado ±1 (temperatura constante)
Tipo de soldadura: Ventaja y sin plomo
Fuente de alimentación: AC110V-AC220V/50-60HZ
|

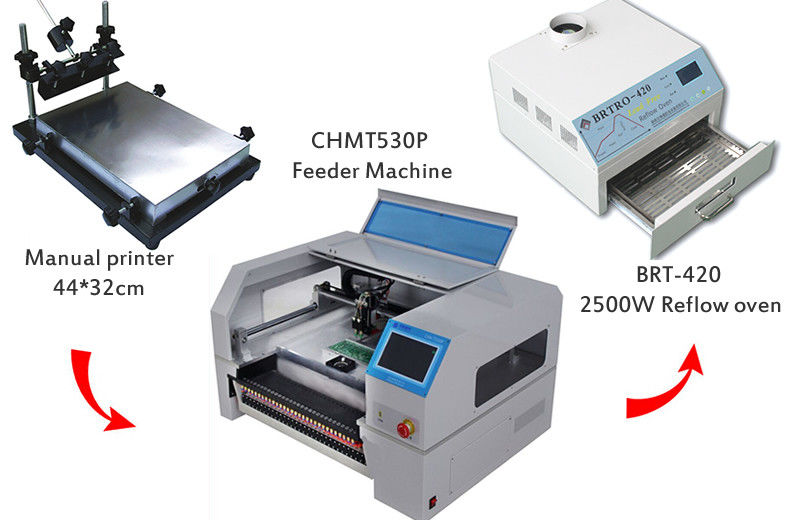

Pequeña cadena de producción de SMT:
Impresora de la soldadura ------ Máquina de la selección y del lugar ----- Horno del flujo
