Línea máquina de Benchtop SMT de la cabeza de las colocaciones de la alta precisión 4

Línea máquina de Benchtop SMT de la cabeza de las colocaciones de la alta precisión 4

    • High Precision 4 Placements Head Benchtop SMT Line Machine
    • High Precision 4 Placements Head Benchtop SMT Line Machine
    • High Precision 4 Placements Head Benchtop SMT Line Machine
  • High Precision 4 Placements Head Benchtop SMT Line Machine

    Datos del producto:

    Lugar de origen: CHINA
    Nombre de la marca: OEM
    Certificación: CE , ISO

    Pago y Envío Términos:

    Cantidad de orden mínima: 1 unidad
    Precio: negotiable
    Detalles de empaquetado: Embalaje estándar de la exportación
    Tiempo de entrega: 15-20 días
    Condiciones de pago: L/C, T/T, Western Union, Paypal
    Capacidad de la fuente: 100pcs por mes
    Contactar ahora
    Descripción detallada del producto
    Máquina de SMT PNP: Alimentador CHMT530P4 + sistema autos de Vision Tamaño del PWB: 450m m (L)×330mm (W)
    Tamaño de la impresora de la soldadura: 300*400m m Horno del flujo: T962C 2500w
    Área que suelda: 400*620m m CHMT530P4: Trabaje con el alimentador neumático 8m m, 12m m, 16m m, 24m m, alimentador de Yamaha de la vibració
    Resaltar:

    línea máquina de 2500w SMT

    ,

    planta de fabricación de 2500w SMT

    ,

    línea máquina de 400*620m m SMT

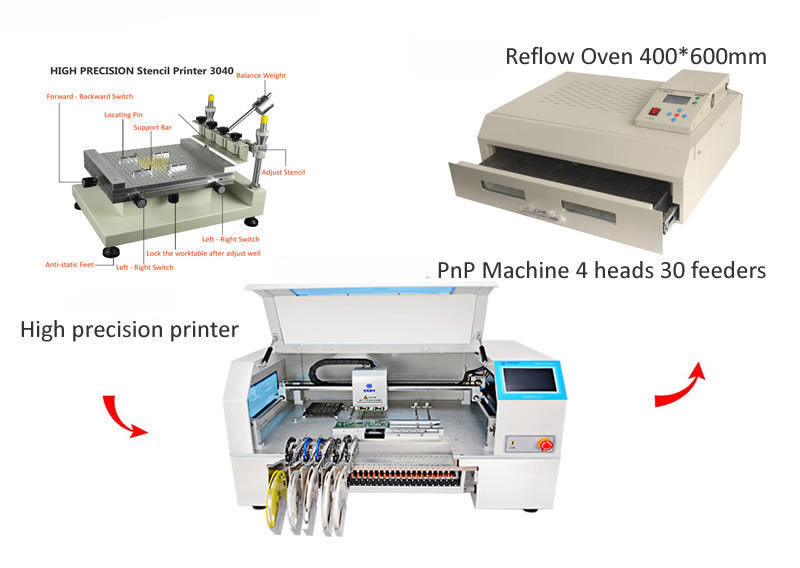

    Línea principal máquina de Benchtop SMT de las colocaciones de la alta precisión 4



    1. Alta impresora de la plantilla del precicsion:

    Tamaño de la tabla de trabajo 300*400m m
    Tamaño de la impresión 250*400m m
    Tamaño de marco neto máximo 370*470m m
    Manera de la impresora manual
    Grueso de los substratos 0-80m m
    El banco de trabajo ajustar el volumen 10m m, ajuste horizontal del ángulo
    Impresión de altura de la plataforma 220m m
    exactitud repetida ±0.01mm
    localice el modo Prueba patrón o forma del agujero
    Dimensión 540*370*350 milímetro
    Tamaño que embala 630*450*480m m
    Peso NW.25Kg GW.35Kg


    2. CHMT530P4 (4 cabezas + 30 alimentadores)

    Precisión ±0.015mm
    Cabeza de la colocación 4 cabezas
    Sistema de alimentación

    Alimentador neumático máximo de la ayuda 30pcs 8m m (otras opciones: 12,16,24m m, alimentador de la vibración)
    · 11pcs pila del general IC
    · Bandeja de IC de la ayuda

    Detección de Vision Cámara doble (para arriba y abajo)
    Control de motor

    · Motor de pasos XY de AXIS con control a circuito cerrado del codificador
    · Desaceleración flexible de S
    · Detección del reset de Z AXIS

    Detección de la salida de los componentes Vacío y detección visual
    Consejo principal placa madre de la industria de la Alto-confiabilidad
    Pantalla táctil 7 pulgadas de pantalla de la industria
    Sistema de la operación Sistema de Linux integrado
    Fuente de aire externa 0.5MPa
    Fuente de alimentación AC220V 50Hz/AC110V 60Hz
    Dimensión 1050m m (L)×780mm (W)×500mm (H)
    Software compatible Diseñador de Altium, Protell99SE, COJINES, Kicad, Eagle, Cadint, cadencia Orcad, cadencia allegro, PROTEUS… etc
    Peso neto 125Kg


    3. Horno del flujo:

    Área máxima que suelda eficaz: 400 x 600m m
    Poder clasificado: 2500W
    Gama de temperaturas: 0°C-280°C
    Ciclo de proceso: minuto 1~8
    Voltaje: 110V~240V
    Frecuencia: 50Hz~60Hz
    Tamaño del producto: 684x504x225m m
    Peso neto: 25kg
    Peso que embala: 27kg


    Línea máquina de Benchtop SMT de la cabeza de las colocaciones de la alta precisión 4 0
