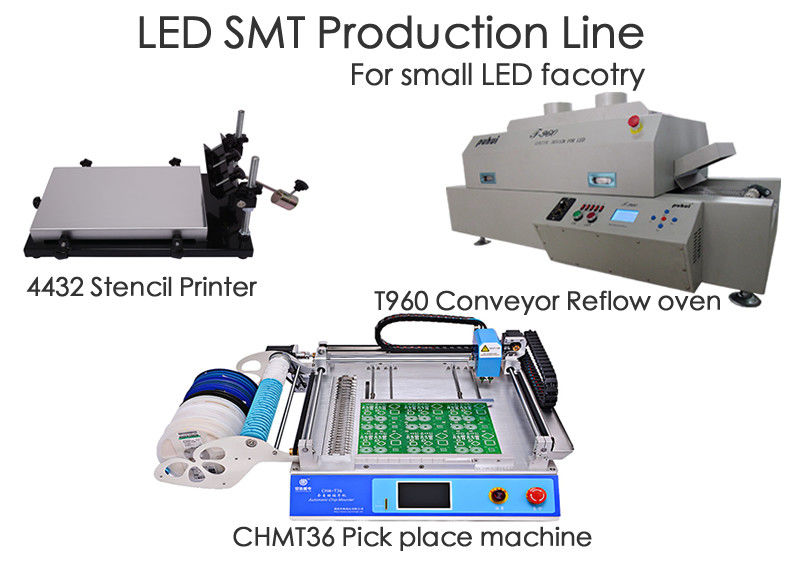

Cadena de producción de la impresora de Chip Mounter/de la plantilla/del horno LED SMT del flujo
Descripción:
La máquina de la selección y del lugar es selección automática de escritorio y las máquinas del lugar desarrolladas especialmente para los laboratorios de investigación y las pequeñas empresas de fabricación medias sin embargo también será conveniente para el aficionado serio. Este las máquinas automáticas de la selección y del lugar son convenientes para la pequeña producción de lote, la investigación y desarrollo del laboratorio, los ensayos de la muestra del producto, LED SMT que procesa y otros procesos similares.
1) Posicionador del laser, fácil para la programación en línea.
2) Propio vacío que prueba, si un componente chupa torcido, lanzará al área del depósito, después a la re-selección y al lugar otra vez.
3) El diseño principal dual de la selección y del lugar ayuda a bocas de la salida, del juki 2pcs, cambio quikcly y fácil del aumento.
4) Tipo mudo incorporado dual bombas (ahorro del coste y del sitio, ninguna necesidad de preparar la bomba adicional)
5) Tarjeta estándar de 8G SD, memoria masiva del fichero de funcionamiento de CSV
6) Entrada-salida del interfaz de la pantalla táctil de Ful, operación fácil
7) Rueda de nylon automática integrada del carrete de FeedersAutomatic
8) solo paso de la ayuda, operación fácil.
10) Puede montar 0402,0603,0805… 5050 SO-8… SO-16, SOT-23, SOT-89, paquetes TO-252.
11) No hay sistema de la visión, modelo 28 y 36 colocación del laser. CHMT48V con la visión.
12) Sistema operativo incorporado del software, programación en línea de la ayuda: podría fácilmente en línea programando si usted no tiene esquema circular del PWB, con la ayuda del posicionador del laser. Ninguna necesidad de atar a un ordenador separado.
13) La programación fácil, toma solamente 5mins: herramienta de Protel del uso para extraer el fichero coordinado del circuito del PWB, y para utilizar la herramienta de la transformación del formato que le proporcionamos para transformar el formato de archivo, y entonces la copia a la tarjeta del SD, parte movible a la máquina, después usted podría utilizar el fichero directamente.
14) La normalización del empaquetado asegura transporte seguro.
15) Pequeño y ligero: instalación simple, transporte conveniente.
16) El poder de trabajo máximo no sobre 200w, hace una pausa poder debajo de 80w.
Accesorios estándar:
1) Selección de SMT y máquina de escritorio CHMT36*1 del lugar
2) Juki Nozzle*4 (503, 504, 505, 506).
3) SD Card*1
4) Tarjeta reader*1 del SD
5) Pernos del tirón: 2
6) Bobina para el perno del tirón: 1
7) Llave de hex.: 6
8) Pinzas: 1
9) Cepillo: 1
10) Manual de usuario en inglés: 1
1. CHMT36 escogen y colocan la máquina
| Área del PWB |
10mm*10m m - 380mm*415m m |
| Viaje de X Y AXIS |
420*460m m |
| Gama de mudanza de Z AXIS |
15m m |
| Cantidad de la boca |
2 PCS |
| Fedders |
37 Fedders (8MM=22 fedders, fedders 12MM=4, fedders 16MM=2, fedder 24MM=1, bandeja de IC de la presa = 8 fedders) |
| Velocidad |
6000cph (el 7200cph más alto) |
| Precisión |
±0.025mm |
| Tamaño |
0402-5050, COMPENSACIÓN, QFN (anchura: 8M M, 12M M, 16M M) |
| Dimensión |
L 960mm*W 705mm*H 335m m |
| bomba de aire del vacío |
tipo mudo (integrado) bomba, no bomba de -92KPA de aire externa de la necesidad |
| Fichero de trabajo de la ayuda |
Fichero de CSV |
| voltaje |
220V o (110V), 50/60Hz |
| Poder |
200W |
| Peso neto |
65kg |
| volumen |
³ de los 0.41m |
2. T-960 flujo Oven Technical Parameters
| Voltaje de fuente: |
AC110V-AC380V/50~60HZ |
| Poder del Putout: |
4500W |
| Área que suelda máxima: |
300×960 cm |
| Gama de temperaturas: |
0-300 |
| Duración de ciclo: |
minuto 1~6 |
| G.W: |
135kg |
| Tamaño que embala: |
L 150cm*W 90cm*H los 65cm |
3. Impresora Technical Parameters de la plantilla
| Tipo: |
Manual |
| G.W: |
13kg |
| Área de impresión máxima: |
320*440m m |
| Tamaño que embala: |
L 71cm*W 52cm*H el 14cm |
Industria de los usos:
Industria de los aparatos electrodomésticos, industria de electrónica auto, industria de poder, industria del LED, seguridad, industria de los instrumentos y de los metros, industria de las comunicaciones, industria del control inteligente, Internet de la industria de las cosas (IOT) y de la industria militar, etc.
Q1: ¿Cuál es el plazo de ejecución de sus productos? (Cuánto tiempo usted necesita preparar mis mercancías?)
: 2-3 días para la máquina de la unidad 1-3. 5-15 días para los órdenes de la producción en masa (basados en diversas cantidades).
Q2: ¿Cómo usted me entregará mis mercancías?
: Enviamos generalmente por internacional expresamos por ejemplo DHL, UPS, Fedex, TNT para permitir a nuestros clientes conseguir sus mercancías rápidamente. Para una cantidad más grande, la nave por el aire o por el mar.
Q3: ¿Cuánto tiempo necesito esperar antes de que lleguen mis mercancías?
: 3-7 días para internacional expresan. 5-8 días para el transporte aéreo. 20-40 días para el transporte del mar.
Q4: ¿Cuál es su calidad del producto?
: Nuestras materias primas se compran de los proveedores calificados, el mejor qaulity de China. Y nuestros ingenieros todos tienen durante 20 años de expereinces en maquinaria, aseguran buena calidad y funciones. Ahora la calidad y la reacción de CharmHigh es mejores que otras marcas en China.
