| Parámetro |
|
| Viaje de XYZ AXIS |
740m m (X)*860mm (Y)*20mm (Z) |
| Área máxima del PWB |
50m m (L)*50mm (W) ~ 450m m (L)*400mm (W) |
| Paquete componente apoyado |
0201, 0402~5050, COMPENSACIÓN, QFN, BGA, PLCC, LED… |
| Montaje de velocidad |
l sin la visión: 13000cph
l con la visión: 9000cph
|
| Precisión |
±0.015mm |

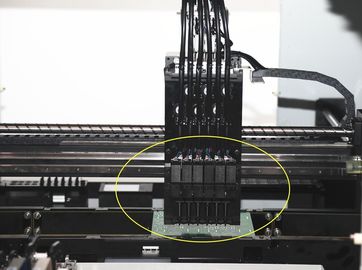

| Montaje de la cabeza |
6pcs (viene con la biblioteca del auto-cambio de la boca 20pcs) |

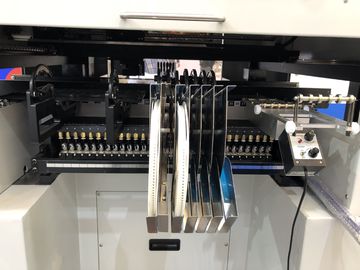

| Sistema de alimentación |
l alimentador eléctrico neumático de Yamaha de la ayuda máxima 60 (tome 8m m como ejemplo)
l bandeja definida por el usario de IC de la ayuda (el software permite 20pcs)
|
| Detección de Vision |
* cámaras de para arriba-mirada 6pcs (parte delantera, con la cámara de alta velocidad)
* cámara de para arriba-mirada 1pcs (lado trasero, cámara de alta velocidad del USB 3,0 con la alta definición)
* cámara de abajo-mirada 1pcs |
| Sistema de Vision |
* gama de para arriba-mirada de la detección de la cámara 6pcs: 18*18m m máximo, para los pequeños componentes
* cámara de para arriba-mirada 1pcs: gama máxima 40*40m m de la visión, para BGA, QFN, PLCC.
* cámara de Abajo-mirada 1pcs: para la uno mismo-calibración auto del punto de la marca del PWB |
| Sistema de conducción |
l motor XY de AXIS con control de motor servo de Panasonic A6
l S flexible más la desaceleración
l Z AXIS con la detección de la posición
|
| Detección que se escapa |
Detección del vacío y detección de Vision |
| Tipo del vacío |
Generador del vacío del PISCO de Japón |
| Sistema de transmisión |
X y Y AXIS con el tornillo de la bola de la alta precisión, carriles de guía lineares de HIWIN |
| Ordenador que controla |
Ordenador integrado de la industria, con el monitor de 12 pulgadas, el ratón del USB y el teclado |
| Sistema operativo |
Sistema Windows10 |
| Entrega del PWB |
3 pedazos de la entrega auto con los carriles, anchura se pueden ajustar por control eléctrico |
| Fuente de aire externa |
0.5MPa |
| Voltaje |
AC220V 50Hz/AC110V 60Hz |
| Dimenssion de la máquina |
1460m m (L)*1350mm (W)*1450mm (H) |
| Poder |
1.5KW |
