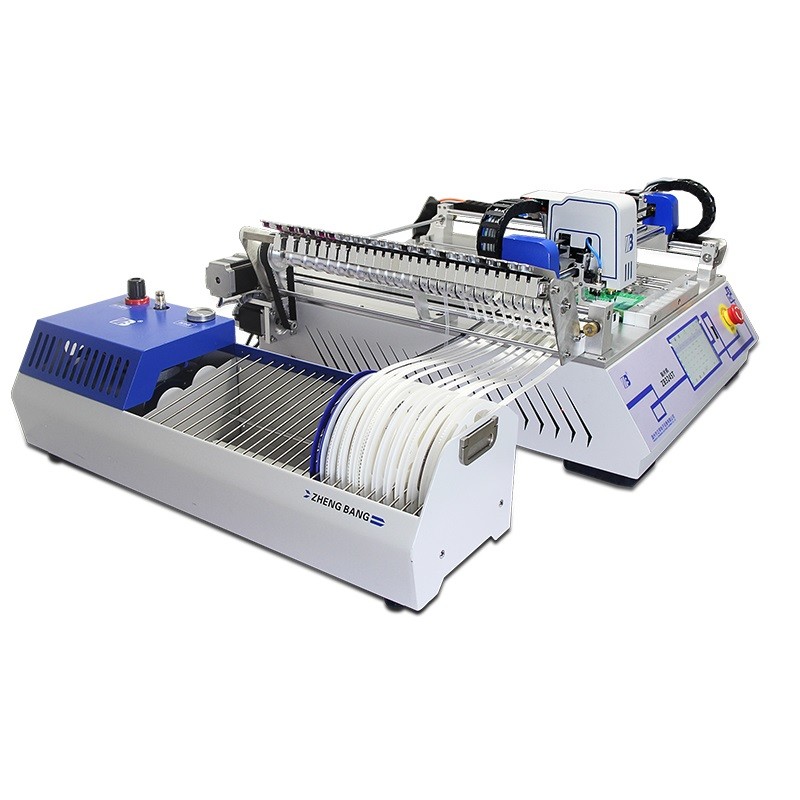

2 selección de SMT de la mesa de las cabezas 800×780×380m m y máquina del lugar
|
Sistema
|
Artículos
|
Contenido
|
|
Montaje del sistema
|
Montaje del número principal
|
2 PCS
|
|
Montaje de exactitud
|
0.025m m
|
|
Montaje de ángulo
|
0~360°
|
|
Velocidad teórica
|
6500pcs/hour
|
|
Montaje normal
|
5000pcs/hour
|
|
Tipo de la boca
|
Boca de Juki
|
|
Elementos para montar
|
RC (0402, 0603, 0805, 1206, etc)
|
|
Lámpara del LED (0603, 0805, 3014, 5050, etc)
|
|
Microprocesador (BORRACHÍN, COMPENSACIÓN, QFN, BGA, etc)
|
|
Substrato
|
Tamaño mínimo del PWB
|
10×10m m
|
|
Tamaño máximo del PWB (ninguna bandeja)
|
320×450m m
|
|
Grueso del PWB
|
≤2mm
|
|
Valor permisible de la deformación del PWB
|
<1mm> |
|
Alimentador
|
8m m
|
20pcs
|
|
12m m
|
4pcs
|
|
16m m
|
2pcs
|
|
24m m
|
1pcs
|
|
Nivel material de IC de la preposición
|
8pcs
|
|
X, Y, eje de Z
|
X, gama de mudanza del eje de Y
|
410×490m m
|
|
Gama de mudanza del eje de Z
|
10m m
|
|
Ángulo de la rotación del eje de Z
|
0~360°
|
|
Sistema de control
|
Software operativo
|
Sistema integrado de HRM
|
|
Formato de archivo compatible
|
CSV, TXT. fichero del formato
|
|
Modo de programación
|
Ayuda en línea y off-line
|
|
Parámetro básico
|
Presión de aire
|
0.4mpa (la bomba incorporada)
|
|
El grado del vacío
|
-92kPa
|
|
almacenamiento
|
8G
|
|
Poder
|
150W
|
|
Fuente de alimentación
|
El AC220V±10% 50Hz
|
|
Tamaño del alimentador
|
L235×W700×H245 milímetro
|
|
Tamaño de la máquina
|
L800×W780×H380 milímetro
|
|
Peso neto
|
56kg
|
|
Peso bruto
|
85kg
|
Ventaja del producto
MEJORA POTENTE DEL SISTEMA
Apoye los fles de la fuente del PWB para convertir los coordenadas del fichero directamente en la producción. Ninguna necesidad al a través otro software de convertir
PEGADO EN LA CABEZA
Cabeza doble 360 grados, de arbitrario. Reunión de la rotación del ángulo los componentes minúsculos y la alta boca general de la precisión JUKI del montaje integrado de IC
RECONOCIMIENTO DUAL DEL PUNTO DE LA MARCA
La función del recognition&position con la marca doble. Corrección automática: El PWB no es estándar o la posición no es exacta.
LASER POSITIONG
El laser que coloca, representación visual ajusta el coordenada
PRUEBA DEL VACÍO
La prueba de presión negativa del vacío, automática arroja el material
DISPOSITIVO DE ALIMENTACIÓN
La licencia exclusiva, desmontaje automático, conveniente para el dispositivo del alimentador de la colección 27, cumple la mayor parte de los requisitos de montaje
ALIMENTADOR DEL TUBO DE LA VIBRACIÓN.
Equipado del alimentador de 5 vibraciones. Cumpla los requisitos de muchos producción y montaje de IC
EL PANEL DE CONTROI
panel de control de exhibición del LCD de 7 pulgadas, operación fácil
