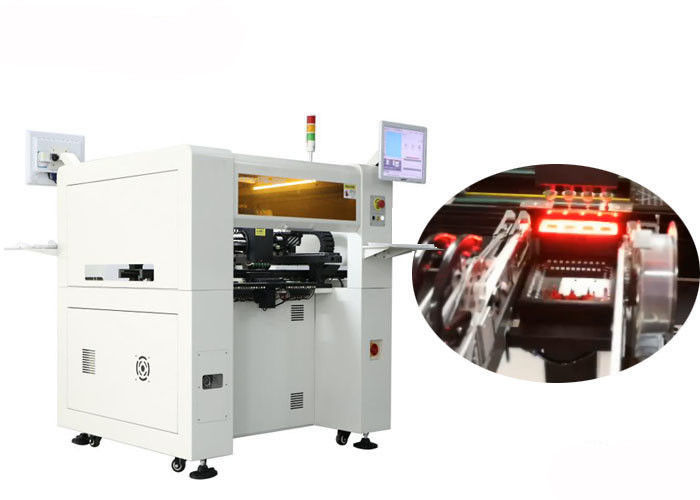

Selección del PWB de 6 alimentadores de las cámaras 46 y máquina de alta velocidad del lugar
Características:
Alta precisión: Equipado de 6pcs de cámaras: 1pc de la marca, 1pc de la alta precisión, y 4pcs de las cámaras de alta velocidad del reconocimiento, podían montar con eficacia 0402-5050 componentes, gotas, diodos, transistores, COMPENSACIONES, microprocesadores QFP-256 de la echada ≥0.3mm del perno de la gama de 45mm*45m m, BGA etc.
Velocidad rápida: la velocidad de montaje máxima: 8000CPH, velocidad de montaje media: 6000CPH.
Estabilidad fuerte: Motor e impulsión serva de Panasonic, guía linear exacta de TBI, generador del vacío de Japón, bocas alto-exactas de JUKI, sistema integrado de alimentación automático y alto-configuración IPC - alta precisión, estabilidad fuerte, montaje de 24 horas de la promesa estable.
Alto nivel de automatización: Equipado de la guía de la transmisión, automáticamente de los tableros exactos de la entrada y de los tableros de la salida que conectan con el transportador de la inspección después de montar. Ninguna mano de obra de la necesidad, mejorando grandemente eficacia.
Especificación:
| Alimentador no. |
46 (frente 20, parte posterior 26) |
Peso del producto |
450Kgs |
| Montaje de las cabezas |
4 (ninguna necesidad de cambiar la boca) |
Carril de guía de la impulsión de XYZ |
Carril de guía rectilíneo resistente de alta precisión de TBI |
| Poder medio |
600W |
| Colocación de exactitud |
0.01m m |
Sistema de impulsión del movimiento |
Conductor de alta velocidad del DPS de Panasonic |
| Gama que protege de la boca |
5.0m m |
Sistema operativo |
Ayuda Windows XP, sistema operativo Win7 |
| Fuente de alimentación |
220V, 50Hz |
Ángulo componente |
0~360°, rotación sincronizada en el movimiento |
| Aire comprimido |
0.5-0.6Mpa |
Modo de funcionamiento de X/Y |
Aceleración inteligente de la curva y acoplamiento linear de la desaceleración |
| Motor impulsor |
Motor servo de Panasonic |
| Reconocimiento Method |
4 cabezas reconocen síncrono |
Modo de la colocación |
Manual, semiautomático, Lleno-automático |
| Fuente del vacío de la boca |
Generador encendido-apagado de alta velocidad del vacío con daño del vacío |
Alarma cuándo abrir la cubierta |
Reducción de velocidad o fuera de servicio |
| Max Movement Range XY |
556*680m m |
Guía del carril que ajusta método |
Manual+Automatic |
| Max Circuit Board Area |
480*300m m |
Método entrado del tablero |
Conecte automáticamente la transmisión del cargador y del PWB de la posición |
| Z AXIS Max Movement Range |
20m m |
Representación visual |
15" 4:3 de control y visualización industrial del ratio, resolución 1024*768 |
| Tipo alimentador de la correa |
los alimentadores de 8/12/16/24m m pegan el alimentador |
Modo de programación |
Programación de punto a punto, visual, coordenadas del fichero del PWB que entran, etc |
| Max Mounting Speed |
8000CPH |
| Velocidad de montaje media |
6000CPH (representación visual) |
Cámara del reconocimiento ninguna |
1 cámara del reconocimiento de marca, 4 cámaras de alta velocidad del reconocimiento, 1 cámara de alta precisión del reconocimiento |
| Dimensiones |
1095*1165*1400m m |
Uso:
Conveniente para las gotas de 0402,0603,0805,1206, de la lámpara del LED, los diodos, los transistores, el BORRACHÍN, el ≥ 0.03m m QFP de la echada del perno de la gama de 45*45m m, BZGA etc.
