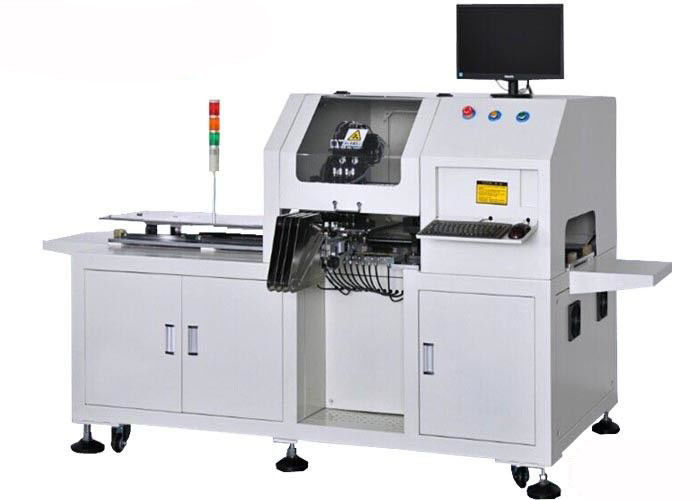

Máquina componente automática del montaje del PWB de 28000CPH LED
Datos del producto:
| Lugar de origen: |
CHINA |
| Nombre de la marca: |
OEM |
| Certificación: |
CE , ISO |
Pago y Envío Términos:
| Cantidad de orden mínima: |
1 unidad |
| Precio: |
negotiable |
| Detalles de empaquetado: |
Embalaje estándar de la exportación |
| Tiempo de entrega: |
15-20 días |
| Condiciones de pago: |
L/C, T/T, Western Union, Paypal |
| Capacidad de la fuente: |
100pcs por mes |
Contactar ahora
Descripción detallada del producto
| Exactitud del soporte: |
±0.05mm |
Fuente de alimentación: |
220V, 50HZ |
| Área máxima de la placa de circuito: |
1200×300m m |
Velocidad máxima del montaje: |
28000cph |
| Aire comprimido: |
0.5-0.6Mpa |
Coloque el método: |
Posición visual |
| Peso: |
750kg |
Color: |
Blanco |
| Resaltar: |
Máquina de montaje componente del PWB 28000CPH, máquina que suelda de la selección 28000CPH y del lugar, máquina de montaje componente del PWB 0.6Mpa |
Máquina de montaje componente automática del PWB de 28000CPH LED
Especificación:
| Tamaño máximo de la placa de circuito |
1200×300m m |
| Gama móvil máxima |
Eje 1210m m, eje 330m m de X de Y |
| Gama móvil máxima de eje de Z |
10m m |
| Velocidad de montaje típica |
20000cph |
| Velocidad máxima del soporte |
28000cph |
| Exactitud del soporte |
±0.05mm |
| Método de la posición |
Posición visual |
| Disponible componente |
0603and sobre componente de SMD y el LED |
| Método del programa |
Los datos automáticos importan la entrada de teclado video del estudio |
| Alimentador de correa |
8m m, 12m m, 16m m y 24m m (OPT) |
| boca de la succión |
Succión nozzle504,505 y 506 de JKUI |
| Sistema de la operación |
WINDOWS XP |
| Aire comprimido |
Aire del vacío en máquina |
| Fuente de alimentación |
220V, 50Hz, 1.2Kw |
| Peso |
750Kg |
| Dimensión |
2000M M (L)*930MM (W)*1450MM (H) |
Características:
- La transmisión de la plataforma utiliza el carril de guía y el tornillo de posicionamiento lineares importados conjuntamente con la impulsión serva original de Japón Panasonic asegurando la precisión de alta velocidad de la inmovilidad y de control de la plataforma.
- La transmisión de los ejes de X y de Y utiliza los tornillos de posicionamiento de tierra de alta precisión importados y los carriles de guía lineares conjuntamente con la impulsión serva de Japón Panasonic asegurando la alta precisión y la velocidad del montaje.
- 4 sistemas de cabezas de montaje de alta velocidad trabajan simultáneamente. Las cabezas que chupan utilizan los ejes durables de alta precisión de la tira.
- El programa operativo fácil, una visión mucho más conveniente, más automática hace la posición que fija más exacta y conveniente.
- El alimentador multi opcional, puede resolver diferentes tipos de montaje del LED.
- El software potente adopta números e imágenes para exhibir el coordenada del programa, fácil y más conveniente.
- El software adopta el sistema de datos, y diversos tipos de la tienda de PWB para el ajuste conveniente, apenas necesitan a programar una vez para que los nuevos productos utilicen para siempre.
- Plataforma: El eje de Y, X eje se puede mover manualmente, velocidad ajustable, puede alcanzar el manual arbitrario del punto llegó, programación conveniente.
- El LED escoge y coloca la máquina para utilizar el sistema de detección importado del vacío, puede comprobar la succión exactamente para prevenir salida material y lanzar con eficacia.
- Sistema interno de la presión negativa: vida de servicio y constante de poco ruido, largos de la presión del vacío.
- Fijación de normas: 1 PC, 4 cabezas de montaje, 12 bocas.
- Optinal: 8m m, 12m m, alimentador 24m m automático de 16m m, diversas bocas, bomba industrial, compresor de aire.
Uso:
La selección del LED y la máquina del lugar mejora la precisión y la eficacia del soporte, profesional para la fábrica electrónica, soporte manufactory.LED de la superficie del LED escoge y coloca la máquina es estable y fácil de actuar.
Montaje de las cabezas:
