Descripción:

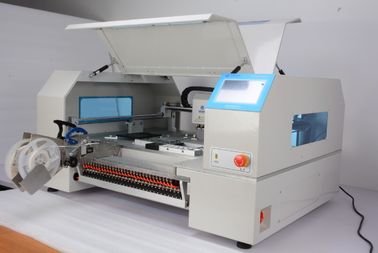

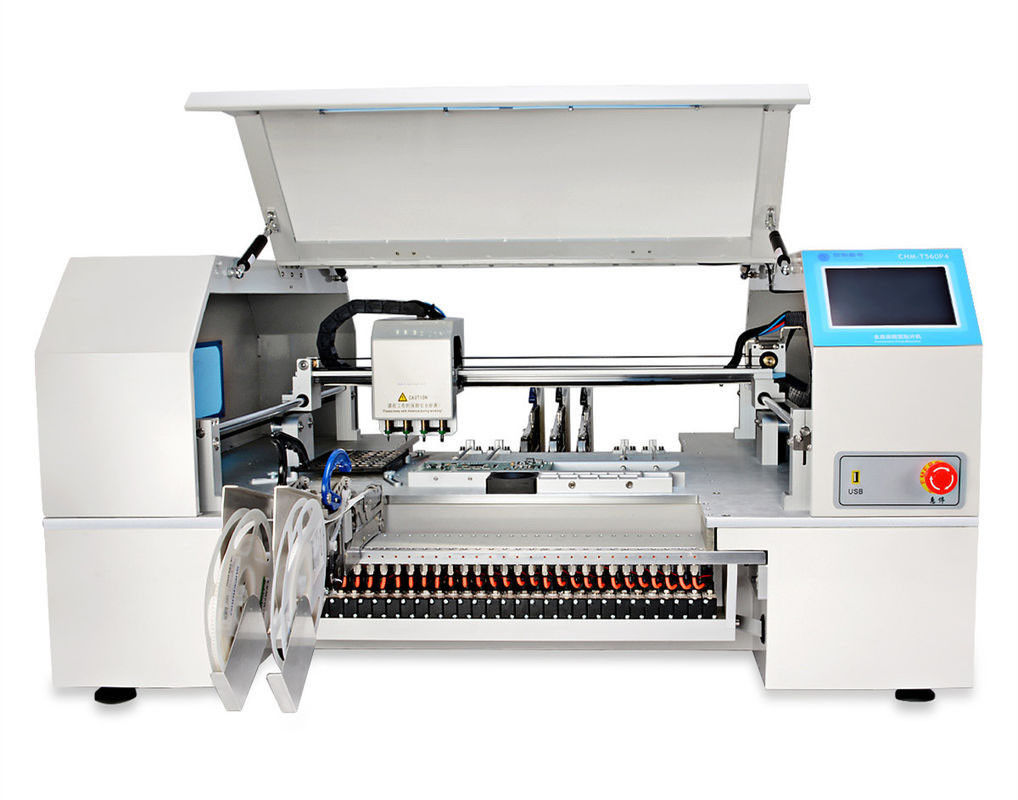

¡Esta máquina tiene 60 alimentadores con la colocación de la boca de Juki de 4 cabezas, más material apoyado con el montaje de alta velocidad, trabajando con los alimentadores neumáticos de Yamaha 8m m 12m m 16m m 24m m, y también alimentador de la vibración de Yamaha para aceptar por el cliente en mercado, mismos tabla y conveniente! ¡Esta máquina para la pequeña producción del smt es su buen ayudante!
El sistema de la operación es sistema de Linux integrado nivel de la industria, el consejo principal de la máquina fue investigado por nosotros mismos, que es más relaible que sistema de las ventanas, y el tiempo de la vida es mucho más largo. CHMT560P4 usando 502---508 diferentes tipos de bocas de Juki, convenientes para 0402,0603,0805-5050, la COMPENSACIÓN, QFN, LQFP, el diodo, el transistor, BGA… etc, que pueden cubrir la más demanda de clientes.
Parámetros técnicos
| Parámetros |
|
| Viaje de XYZ AXIS |
600m m (X)×630mm (Y)×20mm (Z) |
| Tamaño máximo del PWB |
400m m (L)×270mm (W) |
| Componentes de la ayuda |
0201-0402-5050, COMPENSACIÓN, QFN, BGA etc. |
| Montaje de velocidad |
- Sin la visión: 8000cph
- Con Vision: 5500cph
|
| Precisión |
±0.025mm |
| Cabeza de la colocación |
4 cabezas |
| Sistema de alimentación |
Alimentador neumático máximo de la ayuda 30pcs 8m m (otras opciones: 12,16,24m m, alimentador de la vibración)
- 14pcs pila del general IC
- Bandeja de IC de la ayuda
|
| Detección de Vision |
La cámara doble (para arriba y abajo) apoya el tamaño máximo de IC: 22*22m m |
| Control de motor |
- Motor de pasos XY de AXIS con control a circuito cerrado del codificador
- Desaceleración flexible de S
- Detección del reset de Z AXIS
|
| Detección de la salida de los componentes |
Vacío y detección visual |
| Consejo principal |
placa madre de la industria de la Alto-confiabilidad |
| Pantalla táctil |
7 pulgadas de pantalla de la industria, control del ratón del externel apoyado |
| Sistema de la operación |
Sistema de Linux integrado |
| Fuente de aire externa |
0.5MPa |
| Fuente de alimentación |
AC220V 50Hz/AC110V 60Hz |
| Demension |
1180m m (L)×870mm (W)×600mm (H) |
| Software de Compantible |
Diseñador de Altium, Protell99SE, COJINES, Kicad, Eagle, Cadint, cadencia Orcad, cadencia allegro, PROTEUS… etc |
| Peso neto |
150Kg |
Ventaja competitiva:
1. El software conveniente, integró el sistema de Linux de la máquina, el sistema de la industria, una operación más profesional y más estable, independiente, ningún ordenador externo de la necesidad, operación más fácil y conveniente.
2. la operación completa de la pantalla táctil de la industria, ninguna pantalla externa de la necesidad, sitio ahorró, una operación más conveniente, ratón del USB apoyó también.
3. Sistema superior e inferior del CCD de dos cámaras correcto la posición de cada componentes muy exactos, especialmente para IC.
4. Tiene accesorio de fijación con abrazadera flexible del PWB, y tiene bandeja definida por el usario de IC, conveniente y rápido.
5. La visión también puede en segundo lugar punto del origen de la máquina de la corrección, se asegura del punto del origen correcto.
6. Con dos bocas poniendo las cabezas, altas bocas exactas de Juki con el imán, ninguna necesidad de desmontar con la llave. degree~ arbitrario del ángulo -180 de la rotación de 2 bocas +180 grados. Colocando la poder de la altura ajustable.
7. perno del tirón automáticamente de vuelta evitar las bocas rotas, perno del tirón para no ser pegado, progreso grande.
8. la detección del eje de Z, poder principal de la colocación auto de nuevo al origen para prevenir bocas se rompió.
9. contro a circuito cerrado, X, Y AXIS con el codificador, pasos nunca flojos.
7. el PWB cerca calibra la posición de dos componentes ---- el primer y pasado componet, enmienda la compensación del PWB.
8. la calibración puede estar rápidamente y exactamente para el PWB, no necesita cuidar sobre la compensación, ninguna necesidad de calcular la entrada.
9. viene con vacío la prueba, con la alimentación automática; si un componente chupa torcido, lo lanzará automáticamente a la zona de la alimentación, después escoge un nuevo para montar otra vez.
10. Si material de la falta que detección automática, la máquina alarmará y parará; después de material de la fuente, después continúe trabajando, ninguna necesidad de recomenzar.
11 ayuda cualquier número de lote del PWB.
12. Si ningún fichero del PWB, o no hace usted no tiene fichero de trabajo, usted puede crear un nuevo fichero para programar en máquina directamente.
13. Solo paso de la ayuda.
¿Por qué elija u?
1. El desgin y el sitio profesionales ahorraron.
2. operación fácil de usar, no ingeniero profesional de SMT de la necesidad, dispositivo de inserción
3. Una máquina - operación integrada, no bomba de la necesidad o PC adicional o la cualquier instalación favorable
4. la alta exactitud y la confiabilidad, componen la defección del trabajo manual
5. el coste eficiente, reduce costo a propio una cadena de producción automática profesional de SMT

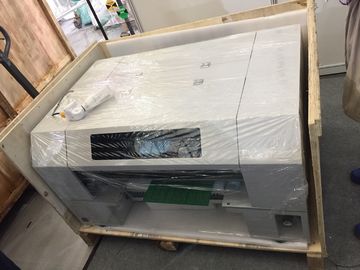

6. expreso internacional con el servicio a domicilio, entrega de los días laborables 3-5
7.Especial para la investigación y desarrollo del laboratorio, muestras, evitar cualquier revealment de las patentes y de los diseños.
8. Un igual de la máquina al personal que suelda 5, fácil maneja y coste-ahorrado. Bueno para la pequeña producción de lote.
9. Charmhigh es fuente de la fábrica, todas nuestras piezas de las máquinas son investigadas y de fabricaciones por nosotros mismos. los recambios del Después-servicio nunca paran.
10. Charmhigh es fabricante profesional de máquina de la selección y del lugar de SMT desde 2009. Todo el software es investigado por nosotros mismos.
