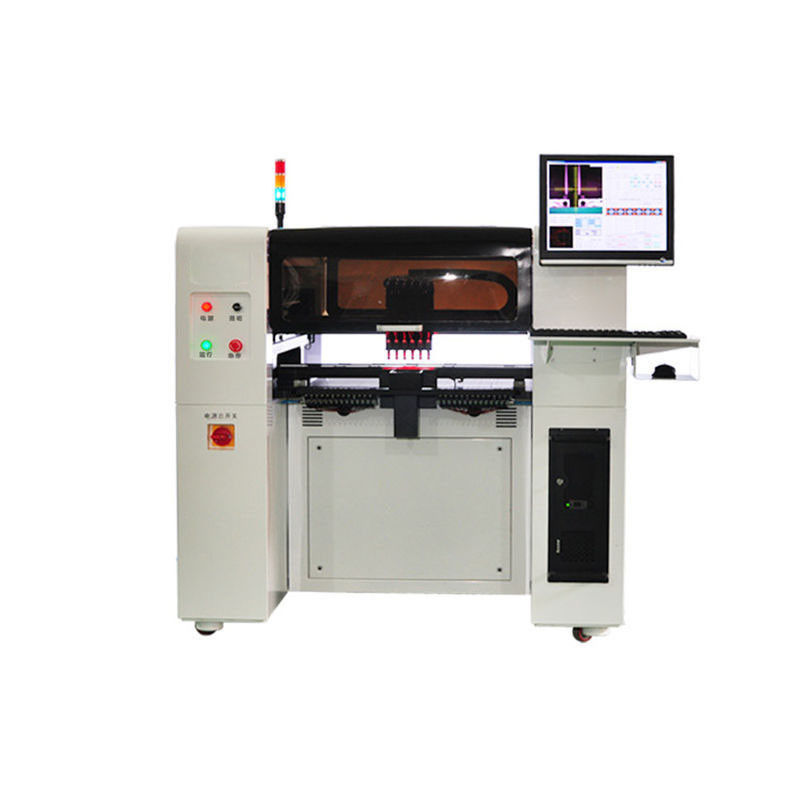

6 máquina de alta velocidad de la asamblea de los alimentadores SMD de las cabezas 64
Uso
La máquina de la colocación de SMD puede realizar para montar técnica en tablero cuadrado del PWB, tablero redondo del PWB, el substrato de aluminio y luces de tira. Los productos finales pueden ser utilizados en producir el resistor-condensador, el diodo de cristal del paquete del cilindro, el triodo, el paquete de TQFP, el paquete de QFN, el paquete de QFP, el paquete de BGA, el polo etc. de la lámpara.
Parámetros técnicos
| Velocidad de montaje máxima: |
11000Pcs/h |
| Velocidad de montaje media práctica: |
8600Pcs/h |
| Número de alimentadores: |
64 |
| Número de colocación/de cabeza del montaje: |
6 |
| Número de bandeja material: |
6 |
| Poder medio: |
500W |
| Precisión de la ubicación: |
0.01m m |
| Gama que protege de boca del vacío: |
4.5m m |
| Fuente de alimentación: |
220V, 50Hz |
| Compresión del aire: |
0.5-0.6Mpa |
| Peso: |
580KG |
| Dimensión: |
1316*1360*1340m m |
| Área máxima de la placa de circuito: |
510×450m m |
| Gama móvil máxima de eje de Z: |
20m m |
Configuración
Sistema de control informático
La máquina de la colocación de SMD se equipa generalmente del monitor de computadora y del ratón. Apoya XP y Windows 7. Permite la importación de la programación visual y del fichero del PWB debido al sistema operativo humanizado.
Cargador automático del PWB
La máquina de la colocación de SMD puede poner directamente el tablero acabado de impresión del PWB sobre la pista para realizar el cargamento automático del tablero, apuntando y colocando y montando. Apoya multi-alimentadores: alimentadores del máximo 64. El tamaño de la bandeja estándar de IC, alimentador del tubo, alimentador del palillo puede ser ajustable.
Identificación síncrona por seis sistemas de cámaras
La máquina de la colocación de SMD se equipa de 8 cámaras: una MARCA, una cámara de la alta precisión y 6 cámaras de alta velocidad. Puede realizar la identificación síncrona principal 6 para asegurar la velocidad y la precisión del montaje. La configuración estándar es 16 bocas de la succión de la alta precisión de JUKI.
Sistema servo

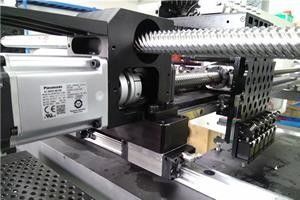

La máquina de la colocación de SMD se equipa del sistema servo importado de Panasonic, Japón con la alta precisión y la estabilidad para asegurar el montaje estable de 24 horas.
Cadena
Adopta la cadena resistente y de la desgaste-prueba de alta presión de la fricción que es el mismo tipo que el que está de máquinas importadas. La cadena de la fricción puede llevar millares de épocas de presión de prueba.
Pista
Adopta la pista de la alta precisión de TBI Taiwán que tenga precisión de poco ruido y alta asegurar el índice de exactitud de microprocesadores de BGA.
Transportador
Esta máquina de la colocación de SMD se puede conectar automáticamente con el transportador que puede transportar el tablero del PWB a la máquina el soldar de flujo de SMD sin el ayudante manual, ahorrando así coste laboral.
Parámetros de la configuración
Motor impulsor: motor servo de Panasonic, Japón
Modo de la identificación: identificación síncrona por seis cámaras
Fuente del vacío de boca de la succión: generador del vacío con el vacío que rompe la función
Alimentador de correa: 8m m, 12m m, 16m m, 24m m y ALIMENTADOR (PALILLO) que pueden realizar el montaje de los microprocesadores del paquete del cilindro
Pista del conductor de XYZ: Pista linear de la carga pesada de la alta precisión de TBI
Sistema de impulsión del movimiento: Conductor de alta velocidad de Panasonic DSP
Sistema operativo: Windows: Windows XP favorable, win7
Ángulo de componentes: cualquier ángulo de 0-360°; rotación síncrona durante el movimiento
Modo operativo de X/Y: acoplamiento del funcionamiento de las curvas y del funcionamiento recto de la aceleración y de la desaceleración
Colocación de la MARCA fiducial: la MARCA fiducial se puede fijar libremente
Advertencia del fracaso: el alarmar para la escasez de material
Modo de cargamento del tablero: una conexión automática de la etapa de izquierda a derecha; ubicación automática de la transferencia del PWB; cargamento manual del tablero
Representación visual: monitor de control industrial de 17 pulgadas; escala: 4:3; resolución: 1280x1024
Modo de programación: programación de enseñanza de punto a punto, programación visual e importación del coordenada del fichero etc del PWB
Número de cámara de la identificación: una MARCA, 6 cámaras de alta velocidad y una cámara de la alta precisión.
Características
La máquina de la colocación de SMT tiene las características siguientes:
1. El punto culminante más grande de esta máquina es la cámara profesional del megapíxel 5 para el montaje del microprocesador; puede realizar el montaje eficaz de microprocesadores cuyo es la echada de la ventaja más de 0.3m m y la distancia de centro es más de 0.5m m en un área de 40*40m m con un índice de éxito de mayor el de 98%.
2. La máquina de la colocación de SMT se equipa de las 6 cámaras de alta velocidad adicionales que pueden realizar la identificación síncrona principal 6. Esto puede mejorar grandemente la eficacia del montaje que se dobla sobre la base original.
3. También tiene las dos funciones siguientes: auto-exploración de las marcas fiduciales y auto-cargamento del tablero. Estas funciones pueden mejorar más lejos el montaje de la precisión durante el tablero del PWB que cambia y simplificar la operación. Puede también ser conectada con otros sistemas del equipo para formar la cadena de producción completa de SMT.
4. Esta máquina de la colocación de SMT se puede conectar automáticamente con el transportador que puede transportar el tablero del PWB a la máquina el soldar de flujo de SMT sin el ayudante manual, ahorrando así coste laboral.
