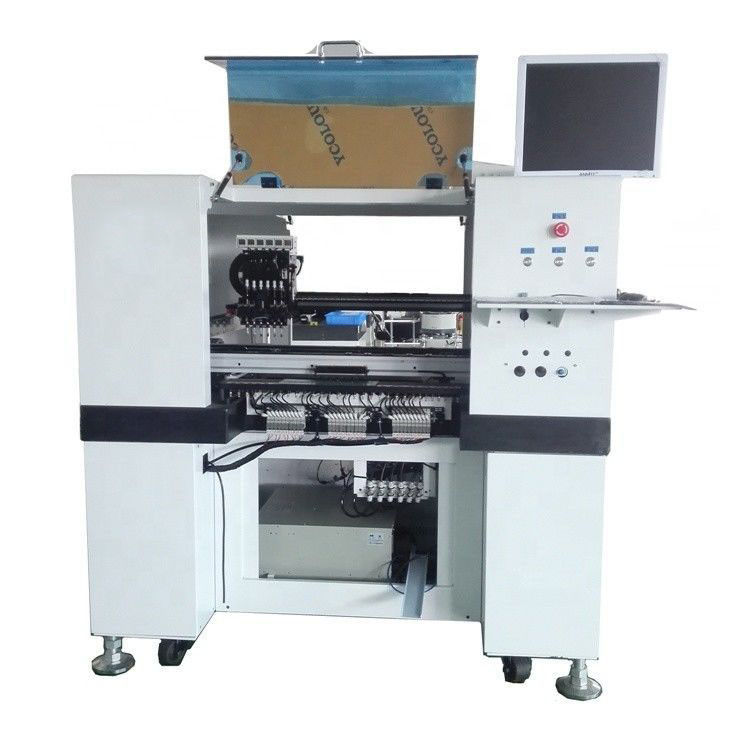

Máquina multifuncional del montaje de la alta precisión LED de 12 bocas
Producto feature0s principal:
1. La plataforma UTILIZA el motor servo japonés de panasonic, órbita importada, asegura la precisión de la estabilidad y de control de la plataforma móvil.
2. El X, eje de Y adopta la impulsión serva de panasonic, con la guía linear importada, asegura el remiendo de la alta precisión, velocidad, la estabilidad de primera clase.
3. trabajo de apertura del poste de alta velocidad de 4 sistemas al mismo tiempo, mejorar grandemente el funcionamiento del equipo. Bajo cabeza de la succión adoptar el carril de guía importado, la alta precisión y la durabilidad larga.
4. fácil entender manera de programación gráfica, para mejorar grandemente la conveniencia de la operación, auxiliar visual automático que coloca la colocación, exacto, conveniente.
5. La selección de una variedad de batcher, puede satisfacer el requisito de diversos componentes de empaquetado del LED de SMT.
6. controlado por el ordenador de control industrial + regulador especial independiente, estabilidad de sistema, operación simple, fácil aprender.
7. el software potente, los coordenadas programados usando la exhibición numérica y gráfica, la corrección coordinada y el cambio es convenientes, el proceso de producción del progreso del remiendo de la exhibición gráfica y los componentes, subsidio son convenientes.
8. El software UTILIZA el sistema de base de datos, diversos tipos de programación del PWB se puede almacenar, la llamada conveniente, una programación de nuevos productos, pidiendo vida.
9. La plataforma, el eje de Y, el eje de X puede ser manualmente movimiento, ajuste de la velocidad de la libre circulación, realiza que el punto arbitrario puede llegar manualmente, programación conveniente.
10. importó el sistema de detección de presión negativa, a la detección exacta de material de la absorción, previenen con eficacia la salida del material, extractor.
11. Un generador de la presión negativa con la vida de servicio incorporada, de poco ruido, larga, constante de la presión del vacío.
12. La configuración estándar: 1 sistema del ordenador de control industrial, abriendo a cuatro grupos, boca 12 de la succión;
13. Opcional: exterior de los matchs a 8 milímetros, a 12 milímetros, a 16 milímetros y a 24 alimentadores del yamaha del milímetro; Compresor de aire;
Parámetros técnicos:
|
El área más grande de la placa de circuito
|
500×400m m
|
|
Gama móvil máxima
|
Eje 500m m, eje 400m m de X de Y
|
|
Gama de mudanza máxima del eje de Z
|
12m m
|
|
Velocidad típica del remiendo
|
15000-20000cph
|
|
Velocidad típica del remiendo de la lente del LED
|
20000cph-35000cph
|
|
La teoría de la velocidad máxima del remiendo
|
35000cph
|
|
exactitud del positionaI
|
±0.05mm
|
|
Manera de la ubicación
|
Cámara del punto de la marca de + cámara visual de Sony 6 sistemas que coloca + 1 cámara industrial
|
|
Los componentes pueden ser puestos
|
0603 arriba a 7272 resistores y condensadores, y toda clase de 0603 y de 3528, 5050, 5630, 5730, resuelven la colocación del microprocesador de la COMPENSACIÓN, del BORRACHÍN, conductor del poder del LED, tablero de conductor, y compatible con toda clase de componets de alta potencia del microprocesador SMD, colocación de la lente del LED
|
|
Método de Programm
|
Programación gráfica del ordenador + colocación visual de la cámara
|
|
Alimentador aplicable
|
8m m, 12m m, 16m m y 24 tipos alimentador de la correa, o placa de la vibración
|
|
Número de alimentador
|
El estándar colocó los alimentadores 45pcs de 8m m
|
|
bocas
|
Boca 504, 505 y 506 de JUKI
|
|
Producto
|
Tubo fluorescente del LED, correa ligera suave, impulsión de poder, tubo de la barandilla, módulo, exhibición y otros usos del LED
|
|
sistema operativo
|
WINDOWS XP, TRIUNFO 7
|
|
presión negativa
|
Una fuente de aire externa 0.55MPA
|
|
Poder y tarifa
|
220V, 50Hz, 1.2KW
|
|
Peso
|
1000Kg
|
|
Dimensión
|
1300M M (L)*1300MM (W)*1450MM (H)
|
