Ventajas del producto
1. La mesa de trabajo de mármol aumenta la exactitud mecánica de la estabilidad y de la colocación, se asegura de que el mecanismo nunca deformará, y mejora la vida del tornillo y del motor de la bola.

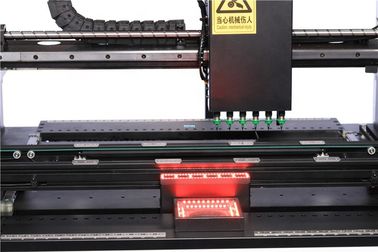

2. 8pcs de cámaras: 1pc de la marca, 1pc de la alta precisión, y 6pcs de las cámaras de alta velocidad del reconocimiento, reconocer síncrono, asegurar con eficacia velocidad del montaje y la precisión.
3. Las aplicaciones XY de la impulsión importaron la barra de pulido de alta precisión del tornillo de la bola + guía linear resistente importada, colocación rápida, precisión de poco ruido, alta.
4. Motor e impulsión serva de Panasonic, guía linear exacta de TBI, generador del vacío de Japón, bocas alto-exactas de JUKI, sistema integrado de alimentación automático y alto-configuración IPC - alta precisión, estabilidad fuerte, montaje de 24 horas de la promesa estable.
5. Tres-sección que transmite la conexión tablero-automática de izquierda a derecha (la primera sección está esperando el montaje, la segunda sección es responsable del montaje (cuando el tablero del PWB acaba el montaje y lo transmite a la tercera sección, la primera sección también recibe la demanda para preparar a nuevos tableros simultáneamente.), la sección del tercero transmite al tablero de la máquina del p&p al horno del flujo. Ahorre con eficacia la época de tableros que transmiten y mejorar eficacia.

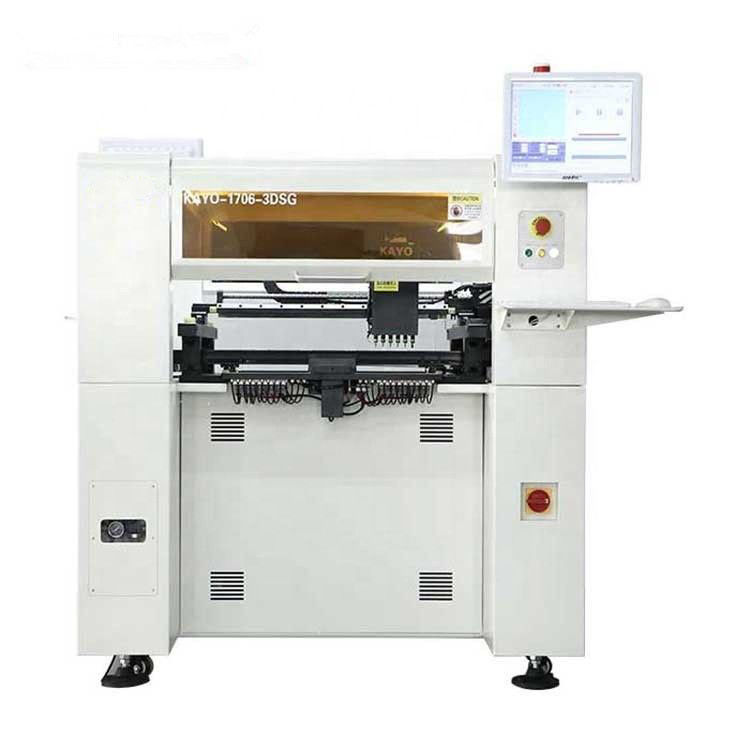

Especificaciones de la máquina de la selección y del lugar
| Alimentador no. |
60 |
Peso del producto |
500KGS |
| Montaje de las cabezas |
6 |
Carril de guía de la impulsión de XYZ |
Carril de guía rectilíneo resistente de alta precisión de TBI |
| Poder medio |
600W |
| Colocación de exactitud |
0.01m m |
Sistema de impulsión del movimiento |
Conductor de alta velocidad del DPS de Panasonic |
| Gama que protege de la boca |
5.0m m |
Sistema operativo |
Ayuda Windows XP, sistema operativo Win7 |
| Fuente de alimentación |
220V, 50Hz |
Ángulo componente |
0~360°, rotación sincronizada en el movimiento |
| Aire comprimido |
0.5-06Mpa |
Modo de funcionamiento de X/Y |
Barra de alta precisión importada del tornillo de la bola de TBI + guía linear resistente importada de TBI |
| Motor impulsor |
Motor servo de Panasonic |
| Método del reconocimiento |
Seis cabezas reconocen síncrono |
Mark Point Positioning |
Automatización completa |
| Fuente del vacío de la boca |
Generador encendido-apagado de alta velocidad del vacío con daño del vacío |
Alarma inteligente |
Corrección automática y suplemento, alarma cuando escasez de los materiales |
| Área máxima de la placa de circuito |
650x370m m |
Método entrado del tablero |
Tres-sección que transmite la conexión tablero-automática de izquierda a derecha, colocación automática de la transmisión del PWB |
| Gama de movimiento máxima XY |
700x619m m |
| Gama de movimiento máxima de Z AXIS |
20m m |
Representación visual |
15" 4:3 de control y visualización industrial del ratio, resolución 1024X768 |

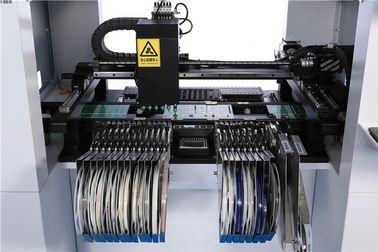

| Tipo alimentador de la correa |
alimentadores de 8/12/16/24m m, alimentador del palillo, microprocesador del tubo |
Modo de programación |
Programación de punto a punto, programación visual, coordenadas del fichero del PWB que entran, etc. |
| Max. Mounting Speed |
13000CPH |
| Velocidad de montaje media |
10000CPH (representación visual) |

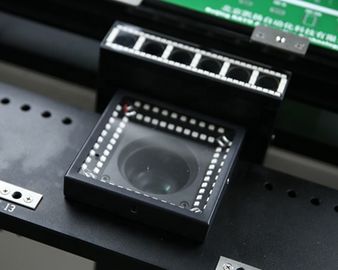

Cámara del reconocimiento no. |
1 cámara del reconocimiento de marca, 6 cámaras de alta velocidad del reconocimiento, 1 cámara de alta precisión del reconocimiento |
| Dimensiones |
1335x1230x1420m m |
| Mesa de trabajo |
Velocidad, exactitud y estabilidad de mármol del aumento de la mesa de trabajo |
| Gama de montaje aplicable: Conveniente para 0201, 0402, 0603, 0805, 1206, las gotas de la lámpara del LED, los diodos, los transistores, el BORRACHÍN, la echada ≥0.3mm QFP del perno de la gama de 40mm*40m m, BGA etc. |
Uso de las especificaciones de la máquina de la selección y del lugar
| Área de aplicación |
Industria del uso |
| Espíritu emprendedor personal |
Industria del aparato eléctrico del hogar |
| Impermeabilización del laboratorio |
Electrónica de automóvil |
| Producción en masa |
Impulsión de poder |
| Proceso de los terceros |
Iluminación del LED |
| Arreglo para requisitos particulares del R&D |
Instrumentos y metros de la seguridad |
| Científico y investigación |
Control inteligente |
| Enseñanza eficiente |
Productos electrónicos de consumo |
| |
Red de la logística |
| |
Industria militar |
Las bocas estructuran y los modelos
