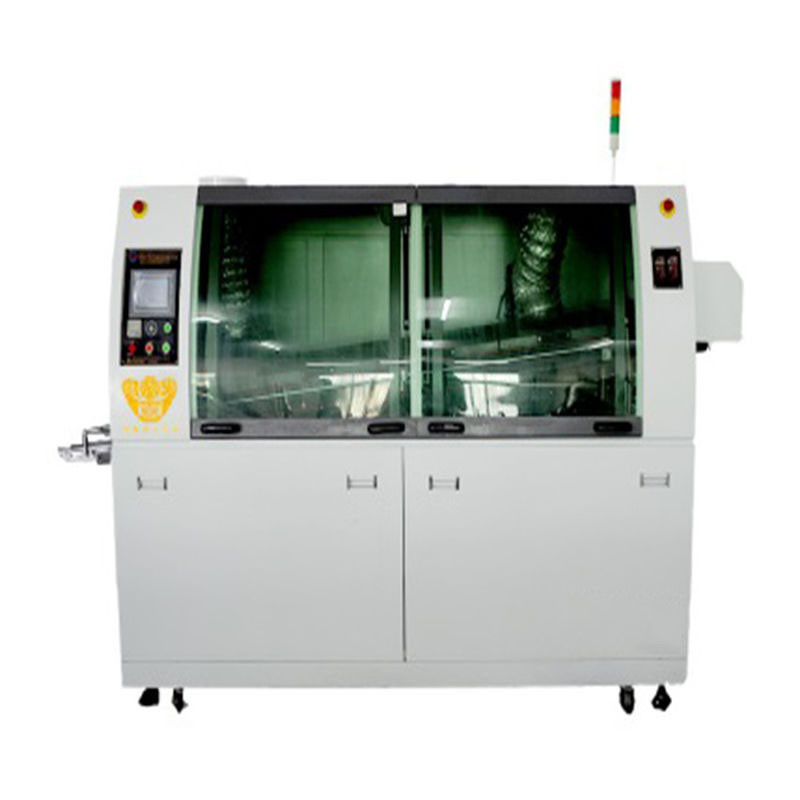

Máquina que suelda de alta velocidad de SMT del aire caliente para la soldadura de la inmersión
|
Parámetros técnicos de la máquina
|
|
Anchura ajustable del tablero del PWB
|
Max.50-300mm
|
Max.50-350mm
|
|
Altura del transporte del tablero del PWB
|
750±50m m
|
|
Velocidad de transporte del tablero del PWB
|
0-2000mm/Min
|
|
Ángulo del transporte del tablero del PWB (ángulo de soldadura)
|
Estándar 5,5 grados de fijo: +0,5 grados ajustables o -0,5 grados
|
|
Dirección del transporte del tablero del PWB
|
L→R/R→L (opción)
|
|
Límite componente de la altura en el PWB
|
Max.80mm-120mm
|
|
Longitud de la zona de precalientamiento
|
1500m m
|
|
Número de zonas de precalientamiento
|
3 segmentos
|
|
método de calefacción
|
Aire caliente
|
|
Número de zonas de enfriamiento
|
1pcs
|
|
Potencia de horno de la lata
|
7kw
|
|
Contenido de la lata del horno de la lata
|
280KG
|
330KG
|
|
Temperatura del horno de la lata
|
Temperatura ambiente ~300℃
|
|
Método del control de la temperatura
|
P.I.D+SSR
|
|
Modo de control de la máquina
|
Siemens control del PLC + de módulo de la temperatura de Siemens
|
|
fuente de alimentación
|
sistema trifásico 380V de 5 alambres
|
|
Comenzar poder
|
7kw máximo
|
|
Suministro de aire
|
0.3-0.6Mpa
|
|
Dimensiones
|
L3200×W1300×H1650MM
|
|
Sistema móvil de la boca de espray
|
Conducido por el motor de pasos, la velocidad móvil es media, estable y confiable
|
|
Modo del control de la temperatura
|
El módulo de la adquisición de la temperatura de Siemens, control de la temperatura del PID es sistema de detección exacto y confiable, importado del termopar, con la función anormal de la alarma del termopar.
|
|
Modo del ajuste
|
Ajuste manual
|
|
Ajuste manual
|
Motor de regla 90W de la velocidad stepless de la conversión de frecuencia de Japón Matsushita con el dispositivo de protección del limitador de la sobrecarga
|
Características de producto:
1. Diseño linear del cuerpo, usando tecnología del espray, hermoso y durable.
2. Sección separada del precalientamiento de tres 1,5 m, todo el precalientamiento del aire caliente, con el dispositivo de la remuneración de los proyectores, el PWB para conseguir buenos resultados de soldadura.
3. el Patente-tipo aleación del titanio fundió la cadena de la garra a troquel, lata antiadherente, nunca deformación, larga vida.
4. En la ventana panorámica para la operación y el mantenimiento fáciles.
5. estufa de la lata en la miseria, con el ajuste auto y manual. El uso del diseño trasero de prevenir uso erróneo daña la máquina.
6. equipado de un módulo de enfriamiento, del módulo de la remuneración de temperatura, del convenientes para la soldadura sin plomo y una variedad de requisitos de proceso.
7. La última invención del generador ultra-liso, ultra filtrado de la fuente, debilitó perceptiblemente el flujo de flujo del choque y la turbulencia dentro de la producción de la lata, establo de la onda de la lata, oxidación se reduce grandemente, mantenimiento es simple.
8. diseño modular con el mecanismo de arrastre de la precisión, impulsión exacta, larga vida, mantenimiento fácil.
9. el dispositivo del espray de la resina se puede sacar, y desprendible, fácil limpiar y mantener.
10. el dispositivo aislado del espray, humos del flujo del tubo de aire de extractor dedicó.
11 los parámetros potentes de la función de biblioteca, los diversos tipos de parámetros de proceso del PWB pueden ser a pedido funcionamiento invocado.
12. Un sistema de control informático industrial profesional para asegurar confiabilidad y estabilidad.
13. El usuario puede fijar los parámetros de la fecha, del tiempo y de la temperatura para el interruptor automático.
14. Fallo del sistema del autoexamen, malfuncionamiento automáticamente, localizando averías preguntas en cualquier momento.
15. La temperatura de calefacción usando el control a circuito cerrado del PID, control de la temperatura es estable y confiable.
16. Sistema de espray del lazo del seguimiento automático, anchura del espray y tiempo del espray para ajustar, y para rociar según las necesidades para ampliar el sistema del tiempo por adelantado y.
17. Sobre automáticamente de la placa de la onda, minimizar la cantidad de óxido de la lata.
18. Sistema de transporte con los limitadores de la fuerza + limitando el dispositivo de protección doble del embrague.
19. Sistema de protección del cortocircuito y de la sobreintensidad de corriente.
20. Control a circuito cerrado del sistema de transporte. Velocidad variable, control exacto del precalientamiento del PWB y tiempo de soldadura.
