Horno infrarrojo automático del flujo de SMT de la calefacción del LED
Parámetros técnicos
|
La cantidad de calefacción de la zona
|
upper3/down2
|
|
La longitud de la zona de calefacción
|
960m m
|
|
El tipo de calefacción
|
siroco llano inteligente y calefacción infrarroja rápida
|
|
La cantidad de la zona de enfriamiento
|
1
|
|
Anchura máxima del tablero del PWB
|
300M M
|
|
La dirección de la operación
|
¿izquierda? la derecha
|
|
Opciones de la entrega
|
Transmisión neta de transmission+chain
|
|
La velocidad de la banda transportadora
|
0-1600mm/min
|
|
La fuente de alimentación
|
5 línea trifásica 380V 50/60Hz
|
|
Poder máximo
|
4.5KW
|
|
De la calefacción tiempo para arriba
|
Alrededor de 15mins
|
|
Gama del control de la temperatura
|
Temperatura ambiente ~300
|
|
Modo del control de la temperatura
|
Control a circuito cerrado del PID
|
|
Exactitud del control de la temperatura
|
±3
|
|
Desviación de la distribución de la temperatura del PWB
|
±2
|
|
Dimensiones totales
|
1450×630×470
|
Característica:
1. Esta máquina utiliza la tecnología infrarroja para fortalecer el sistema de calefacción del aire caliente, equipado de estabilidad especial de la velocidad del viento de la rueda de viento del diseño, uniformidad de la temperatura para el bulto de la nueva fuente de luz del LED, soldadura ininterrumpida de los componentes de BGA;
2. La máquina se equipa de la correa eslabonada, del sistema de calefacción de la cinco-zona, de independientes de cada zona de temperatura usando la calefacción independiente de circulación forzada, independiente del control del PID, superior y más baja, la temperatura de la capacidad exacta, uniforme, grande de la cámara del horno de calor, de la calefacción rápida de la temperatura ambiente a la temperatura de funcionamiento menos que o del minuto igual 20;
3. la calefacción elegante de la curva, selección de la curva de la capacidad grande, con la curva de ocho tecnologías puede cumplir los requisitos de todos los tipos de soldar con autógena procesos;
4. tecnología del control programable, la curva preestablecida de la función de memoria, según su curva preestablecida automatizar el proceso de soldadura entero;
5. medido usar una temperatura del termopar, y añade un circuito de la remuneración, la medida de la temperatura es más exacto, de modo que la curva sea más perfecta;
6. La tecnología inteligente del control de la temperatura del PID, permitiendo un control de la temperatura más exacto, ninguna salida de gran intensidad del contacto de retransmisión de estado sólido de la importación puede evitar con eficacia calentarse rápido o ininterrumpido. el calentarse causado por el microprocesador o la placa de circuito se daña, el proceso de soldadura entero más científico y seguridad;
7. el sistema de impulsión importado del motor del inversor, PID cerró control de velocidad de lazo, con 1: reductor importado 150 de la turbina, buen funcionamiento, gama de velocidad ajustable 0-1500m m/minuto;
8. Usando la estructura independiente de la rueda y el nivel del cuidado, palabra de acero inoxidable especial de la correa B de la malla, buen funcionamiento desgaste-resistente durable, velocidad exacta de hasta más/menos 10m m/minuto;
9. zonas de enfriamiento separadas, asegurarse de que la baja temperatura del PWB cuando el tablero de requerido;
10. interfaz antropomecánico amistoso, LCD perfecto sin una PC conectada con el proceso de calefacción entero de un vistazo;
11. el aspecto de la fortaleza de ánimo, tamaño compacto, de principio a fin personifica basado en la tecnología. el Mesa-tipo modo de la colocación, así que usted tienen más espacio; las instrucciones simples, así que usted considerarán.
Componentes principales:
1 flujo Oven Machine de x
1 cable de x
1 manual del usuario de x
Nota:
1. La máquina debe ser puesta a tierra.
2. La persona responsable de la operación.
3. La cadena impulsora 7 días más un lubricante de alta temperatura.
4. No coloque cerca de la actual máquina del flujo de las mercancías peligrosas inflamables.
5. No alcance en la máquina de trabajo normal del flujo.
6. No ponga los objetos extranjeros en la transmisión en línea.
Mantenimiento general:
1. Mantenga el gabinete limpio.
2. Compruebe la fan que la manga es floja.
3. Compruebe la fan y el motor eléctrico.
4. Hay sonido anormal, comprueba la fan que la impulsión es flexible.
5. Compruebe hacia fuera si hay objetos extranjeros que bloquean el respiradero.
6. Compruebe la correa de transmisión es demasiado flojo.
7. Compruebe si hay caja sana anormal de la corriente eléctrica.
8. Compruebe las piezas de la transmisión son sonido flojo y anormal.
9. Para comprobar la máquina antes de comenzar el voltaje de funcionamiento está dentro de la gama segura o es estable, para asegurar la operación segura de los componentes puede ser normal. También compruebe el poder y compruebe los diversos parámetros son lo mismo cuando el cierre pasado. No permita que el cierre pare la banda transportadora en la máquina todavía está en una temperatura alta para evitar la banda transportadora en las temperaturas altas para acelerar el envejecimiento, él es el mejor dejar la temperatura de la máquina se baja otra vez para parar la banda transportadora.
10. Lubrique el rodillo impulsor, con una mancha da alta temperatura del lubricante cada dos meses.
11. La operación de la máquina la velocidad del motor en un largo plazo de alta temperatura, sea menos que añade dos veces por semana además el aceite de la temperatura de la RUEDA para mantener su funcionamiento liso.
12. Limpie el pegajoso y el motor en una variedad de residuo en las cuchillas, para no causar un envejecimiento del cortocircuito o una fan de la quemadura.
13. Cuando la máquina utiliza un sistema de cinco cables trifásico, la máquina debe ser puesta a tierra.

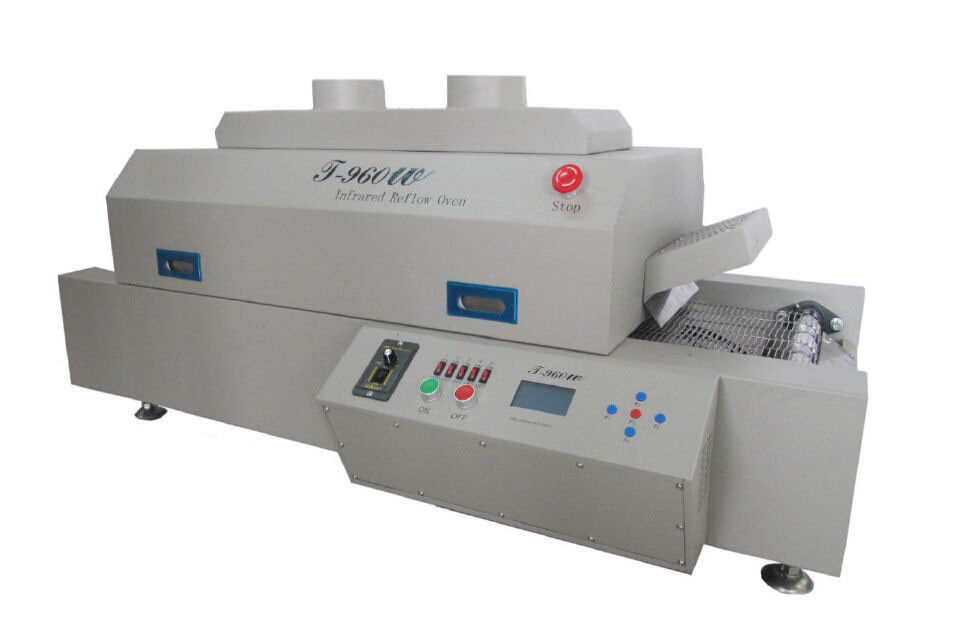

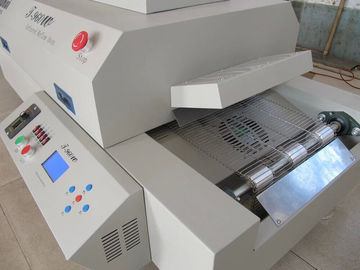

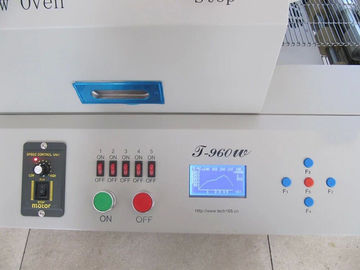

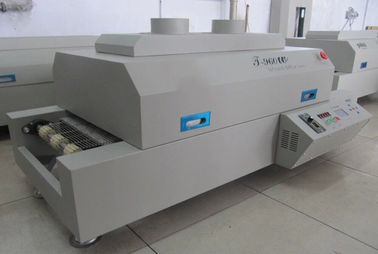

Imágenes como sigue:
