Pequeña línea de la fabricación de SMT
1. impresora de la plantilla de la alta precisión:
| Tamaño de la tabla de trabajo |
300*400m m |
| Tamaño de la impresión |
250*400m m |
| Tamaño de marco neto máximo |
370*470m m |
| Manera de la impresora |
manual |
| Grueso de los substratos |
0-80m m |
| El banco de trabajo ajustar el volumen |
10m m, ajuste horizontal del ángulo |
| Impresión de altura de la plataforma |
220m m |
| exactitud repetida |
±0.01mm |
| localice el modo |
Prueba patrón o forma del agujero |
| Dimensión |
540*370*350 milímetro |
| Tamaño que embala |
660*500*280m m |
| Peso |
NW.21Kg GW.22Kg |
2. máquina de la selección y del lugar (trabajo con PC externa)
| Área del PWB |
10mm*10m m - 355mm*355m m |
| Viaje del eje de X Y |
420*460m m |
| Gama de mudanza del eje de Z |
15m m |
| Cabezas de la colocación |
2pcs |
| Alimentadores |
8mm=22pcs, 12mm=4pcs, 16mm=2pcs, 24mm=1pcs,
Frente IC tray=14pcs, bandeja definida por el usario de IC
|
| Sistema de Vision |
Se doblan las cámaras (para arriba y abajo las cámaras) |
| Impulsión |
El sistema de impulsión servo de pasos del control a circuito cerrado, nunca se asegura de perder paso |
| Detección de la uno mismo-vuelta del eje de Z |
Sí, prevenga la fractura de las bocas |
| Tire de la uno mismo-vuelta del perno |
Sí, prevenga para tirar de la fractura del perno |
| Salida del método de detección material |
Limpie la detección con la aspiradora, detección de la visión |
| Montaje de velocidad |
4000cph (visión apagado); 2800cph (visión encendido) |
| Montaje de la precisión |
±0.025mm |
| Componentes |
0402-5050, COMPENSACIÓN, QFN, (anchura de la cinta: 8M M, 12M M, 16M M, 24M M) |
| Dimensión de la máquina |
L 960m m * W 705m m * H 335m m |
| Bomba de vacío |
tipo de -92KPA (2pcs, incorporado, mudo) |
| Fuente de aire externa |
Ninguna necesidad (bomba de vacío muda incorporada de la máquina 2pcs) |
| PC externa |
Sí (software compatible con windows7) |
| Voltaje |
220V (110V), 50Hz 60Hz |
| Peso neto |
65kg |
| Software compatible |
Diseñador de Altium, Protell99SE, COJINES, Kicad, Eagle, Cadint, cadencia Orcad, cadencia allegro, PROTEUS. .etc |
3. parámetro del horno del flujo (nuevo actualizado con la fan):
Max Area que suelda: 20 x 20 cm
Tamaño: 68,4 x 50,4 los x 22.5cm
Poder clasificado: 1500W
Período de proceso: minuto 1~8
Fuente: AC110V~ AC220V /50 ~60HZ

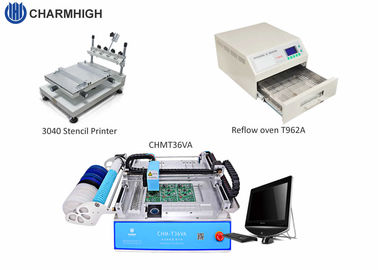

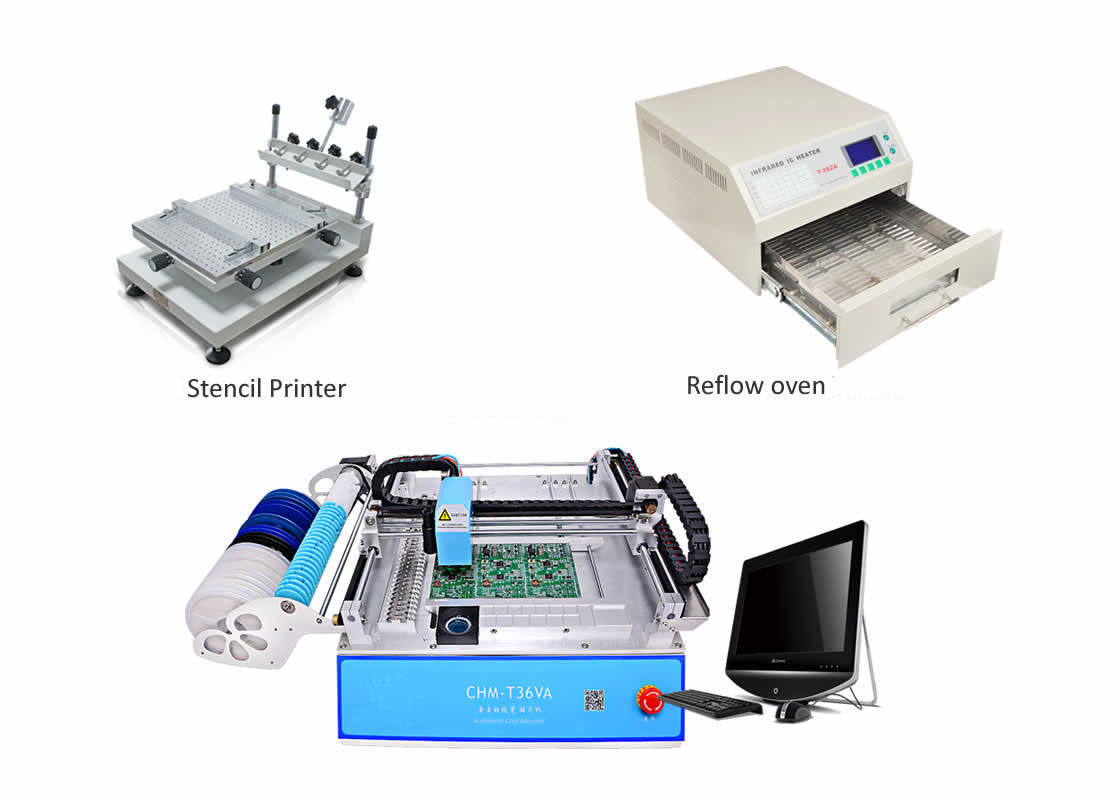

Imágenes como sigue:

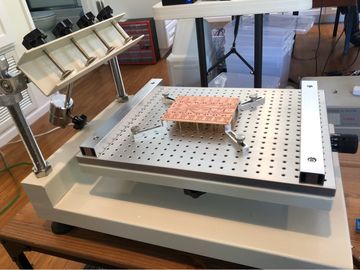

1. impresora de la plantilla (alta precisión)

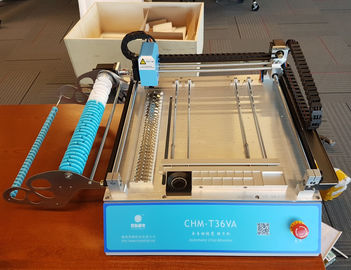

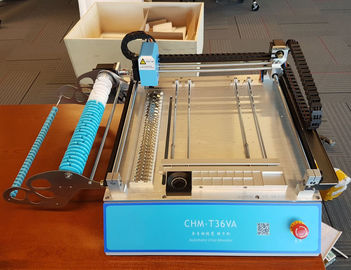

2. máquina de la selección y del lugar con el sistema de Vision (necesite la PC externa)
Ventaja competitiva:
1. El software conveniente, integró el sistema de Linux de la máquina, consejo principal de la industria muy estable, operación independiente, ningún ordenador externo de la necesidad, operación más fácil y conveniente.
2. Sistema superior e inferior del CCD de dos cámaras correcto la posición de cada componentes muy exactos, especialmente para IC (22*22m m máximos).
3. máquina apoyar todos los diferentes tipos de componentes, a partir del 0402, 0603 - QFN, así como cinta del corte, tubo IC, o IC a granel. La máquina puede poner clases multi de PWB.
4. Tiene accesorio de fijación con abrazadera flexible del PWB, y tiene bandeja de encargo de IC, alimentador a granel delantero de IC, muy conveniente.
5. La visión también puede en segundo lugar punto del origen de la máquina de la corrección, se asegura del punto del origen correcto.
6. 2 cabezas 4 cabezas con las altas bocas exactas de Juki con el imán, ninguna necesidad de desmontar con la llave, bocas pueden girar el degree~ del ángulo -180 +180 grados. Poner altura es ajustable. 4 seriales trabajan a máquina componentes máximos que la altura es 5m m y 5 serails trabajan a máquina altura máxima son 10m m.
7. perno del tirón de 4 máquinas de los serails automáticamente de vuelta evitar las bocas rotas, perno del tirón para no ser pegado. la máquina de 5 seriales usando el auto neumático que alimenta, más velocidad más rápida del alimentador de Yamaha.
8. la detección del eje de Z, cabeza de la colocación puede auto detectar la altura y el ángulo, autos de nuevo a origen para prevenir cualquier arruinado.
9. el control a circuito cerrado, X, Y AXIS con el codificador, motor nunca pierde pasos.
10. el PWB calibra por dos cámaras de la visión (la máquina auto encontrará 2 puntos), enmienda la compensación del PWB. Solamente el calirbate 2 puntos, componentes del resto quiere la corrección auto, calibración puede estar rápidamente y exactamente para el PWB, no necesita cuidar sobre la compensación, ninguna necesidad de calcular la entrada.
11 viene con la detección del vacío, si un componente chupa torcido, lo lanzará automáticamente a la zona de la alimentación, después escoge un nuevo para montar otra vez.
12. Viene con la detección de la visión, la cámara ángulo y lugar componentes correctos autos sobre tablero del PWB en lugar correcto. Si las cabezas que no cogen los componentes, cámara la detectan y vuelven escoger otra vez, 3 veces que no escogen, máquina alarmarán y pararán.
13. Si material de la falta que detección automática, después alarma; después de material de la fuente, después continúe trabajando, ninguna necesidad de recomenzar.
14. Apoye cualquier número de lote del PWB.
15. Si ningún fichero del PWB, o no utiliza software para cargar hacia fuera el fichero de trabajo, usted puede crear un nuevo fichero para programar.
16. Viene con la herramienta del convertido (versión de la PC), corrige el fichero de trabajo en fichero de trabajo del ordenador y de la carga en la máquina por el puerto de USB, rápido y conveniente.
17. Solo paso de la ayuda.

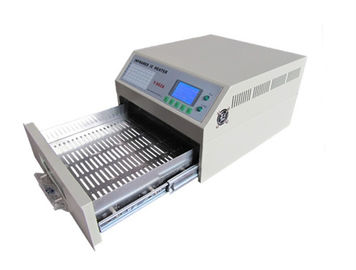

3. horno del flujo (NUEVO TIPO CON LA FAN)
