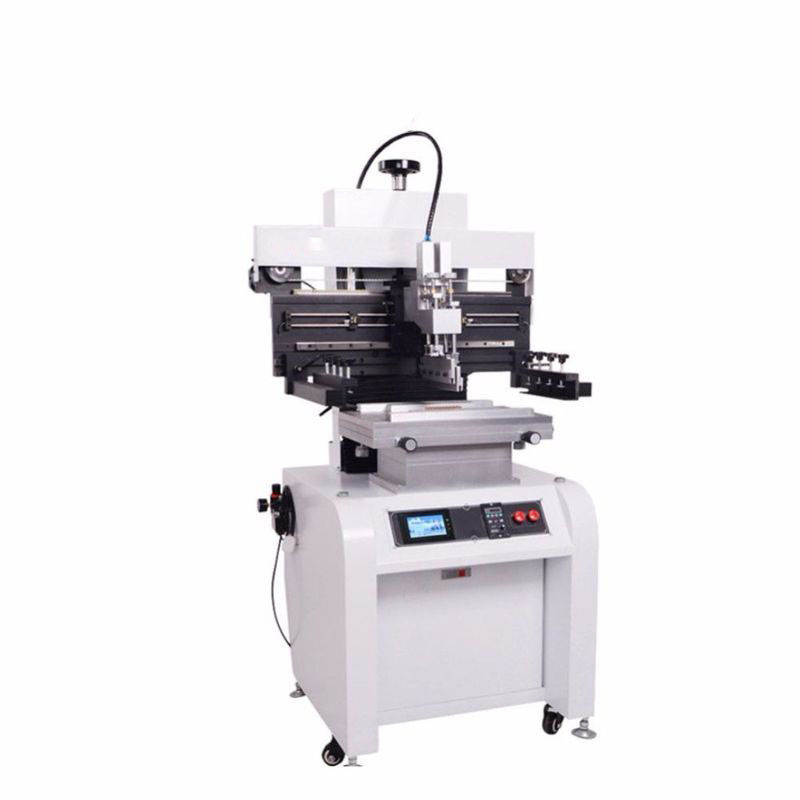

Impresora semi auto de la plantilla de la goma de la soldadura
Introducción de productos:
1. Usando el carril de guía de la precisión y el motor de la importación para conducir la conversión del asiento de la cuchilla, la impresión, y la alta exactitud.
2. La impresión del raspador puede girar 45 grados fijados para arriba, plantilla de impresión fácil y limpieza y reemplazo del enjugador.
3. El bloque del raspador se puede ajustar antes y después de la cuchilla, para elegir la posición de impresión correcta.
4. Combinado con un cristal de exposición de la impresión del surco y un PIN fijo, instalación fácil y ajuste, para la impresión echada a un lado sola, doble.
5. Manera de la edición de escuela de mover una malla de acero, combinada con impreso (PWB), X, Y, ajuste fino de Z. Convenient.
6. Se puede fijar a unidireccional y a bidireccional, una variedad de métodos la impresión.
7. Con la función de la cuenta automática para facilitar la producción de estadísticas de la salida.
8. El ángulo de cuchilla ajustable, cuchilla de acero, el raspador de goma es conveniente.
9. La pantalla táctil con una función del protector de pantalla, el tiempo se puede ajustar para proteger la vida de la pantalla táctil.
10. La exhibición de la velocidad de impresión, puede ser ajustada.
|
Parámetros técnicos
|
|
Función
|
Esta unidad se utiliza para imprimir la goma de la soldadura sobre tablero del PWB
|
|
Impresión de tamaños de la tabla
|
300×400m m (o modificado para requisitos particulares)
|
|
El tamaño de marco
|
370×470m m, 420×520m m, 550×650m m
|
|
Tamaño del PWB
|
50x50~300×400m m
|
|
Grueso del PWB
|
0.2 - 5.0m m
|
|
Posición de impresión fija
|
PWB externo o Pin Positioning
|
|
El ajustar de la bancada
|
Frente/Back±10mm R/L±10mm
|
|
Impresión de la precisión
|
±0.02mm
|
|
Precisión repetidor
|
±0.05mm
|
|
Espaciamiento mínimo
|
0.35m m
|
|
Presión de aire
|
4-6Kgf/Cm2
|
|
Fuente de alimentación
|
220V 50/60Hz 100W
|
|
Especificaciones
|
|
Modelo No
|
HR-1068
|
HR-1068A
|
HR-1068B
|
HR-1068C
|
|
Tamaño del PWB (L×W)~ (L×W) milímetro
|
(50x50) ~ (300x400)
|
(50x50) ~ (300x600)
|
(50x50) ~ (300x1200)
|
(50x50) ~ (300x1500)
|
|
Mm~ de acero del tamaño de malla (L×W) (L×W) milímetro
|
(370x470~ (550x650)
|
(370x470) ~ (550x850)
|
(370x470~ (550x1450)
|
(370x470) ~ (550x1750)
|
|
Impresión de los tamaños de la tabla (L×W) milímetro
|
300×400
|
300×650
|
300×1250
|
400×1550
|
|
Tamaño de la máquina (L×W×H) milímetro
|
860×760×1700
|
1060×760×1700
|
1660×760×1700
|
1960×760×1700
|
|
Peso
|
260kg
|
300kg
|
340kg
|
380kg
|
