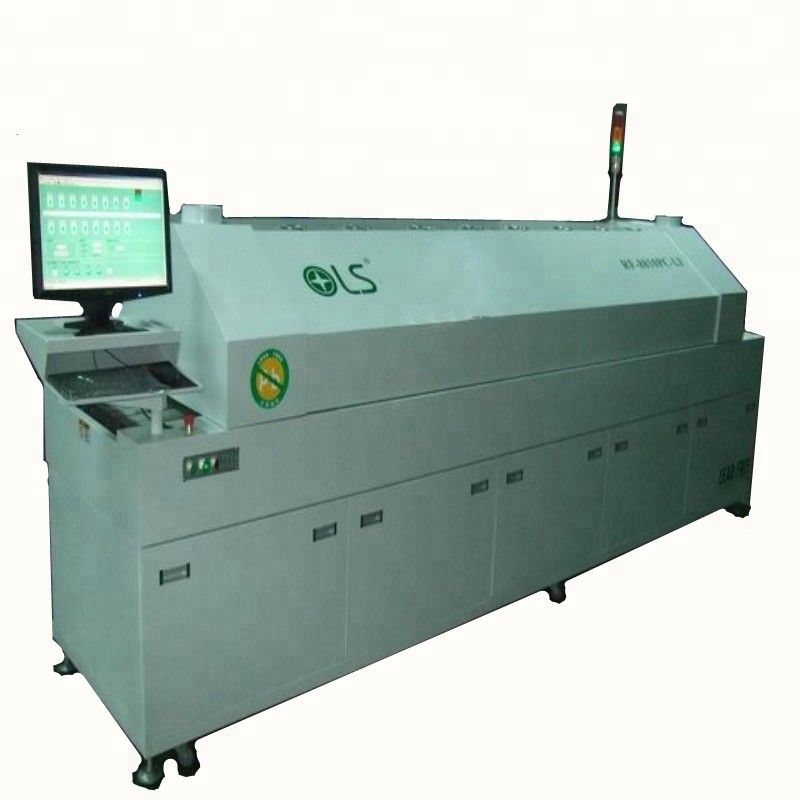

PWB que suelda el horno del flujo de SMT
Características de producto:
1. Todas las zonas de temperatura se calientan hacia arriba y hacia abajo por separado; circulación independiente del aire caliente, control de la temperatura independiente, exactitud del control de la temperatura de cada ± 1 °C. de la zona de temperatura.
2. estructura de calefacción modular, previniendo con eficacia la influencia de la circulación de aire en la gama de temperaturas, asegurando la calefacción uniforme de componentes, desviación lateral 3. <>
de la temperatura. El cuerpo superior del horno es abierto por la elevación neumática, que es segura y confiable para la limpieza fácil del horno.
4. tipo de calefacción fuente del alambre del níquel-níquel duradero especial de calor, con suficiente poder y la calefacción rápida, de la temperatura ambiente a la temperatura constante menos de 20 minutos.
5. Adopta la impulsión directa de alta velocidad importada del motor de aire para realizar el ciclo termal, la vibración de poco ruido, baja y la alta eficacia de ciclo termal.
6. adopte el producto industrial del control del PLC superior y baje el control de máquina, con estabilidad de primera clase.
7. Tiene un sistema de transmisión síncrona doble para la correa de la cadena y de la malla del carril y un sistema lubricante.
8. El carril de guía se hace de la aleación de aluminio de alta calidad especial con alta dureza y la deformación de alta resistencia, pequeña y la alta precisión.
9. Con la función de la protección del interruptor del retraso para prevenir la deformación de las piezas de la transmisión debido al enfriamiento desigual.
10. Tiene función de la protección del poder-apagado para asegurar la salida normal del tablero del PWB después de apagón sin daño.
11. Con el sonido excesivo de la temperatura y el sistema de frenos ligero de la alarma y de la emergencia.
12. Interfaz de la operación del MMI del chino simplificado y tradicional y control del software de la inteligencia artificial, facilitando grandemente el uso del usuario
13. Curva en línea completa de la prueba de la temperatura y funciones del análisis, del almacenamiento, de memoria y de impresión.
14. Módulo dedicado de la adquisición de la temperatura con la alta precisión y la velocidad rápida, con la remuneración del empalme frío.
15. Diseño doble de la zona de enfriamiento para soldar sin plomo del proceso.
16. Con la función sincronizada del cierre automático.
17. Unidad de la recuperación del flujo, ningún diseño del filtro, extendiendo con eficacia el ciclo de limpieza del horno.
Parámetros del producto:
|
tipo de la goma de la soldadura del uso
|
Soldadura sin plomo/soldadura ordinaria
|
|
Conveniente para los tipos de elemento
|
El panel solo/doble de BGA, de CSP, etc
|
|
Superficie de caldeo
|
superior y abajo de 8 zonas de calefacción, y de 2 zonas de enfriamiento
|
|
Longitud de calefacción de la zona
|
3100 milímetros
|
|
modo del control de la temperatura
|
Control de la PC + del PLC
|
|
Precisión del control de la temperatura
|
+/- 1 ℃
|
|
La gama del control de la temperatura
|
temperatura ambiente al ℃ 350
|
|
Desviación transversal de la temperatura del PWB
|
<> |
|
El tiempo de calentamiento
|
Minuto aproximadamente 20
|
|
transmisión del transporte
|
transmisión de la cadena de la red + carril de guía (opcional)
|
|
Guía de cadena la amplia gama
|
de 20 a 300 milímetro
|
|
Anchura de la correa de la red
|
400 milímetros
|
|
La velocidad de la transmisión
|
25 ~ 2000mm/min
|
|
Dirección del transporte del PWB
|
(derecha a izquierda) opcional de izquierda a derecha
|
|
fuente de alimentación
|
3 fases, 380 v, 50 herzios
|
|
Poder del comienzo
|
32 kilovatios
|
|
Poder normal del trabajo
|
7 kilovatios
|
|
manera del viento del transporte
|
Todo el aire caliente
|
|
Peso neto
|
1600 kilogramos
|
|
El tamaño de la máquina
|
L4400*H1450*W900mm
|
