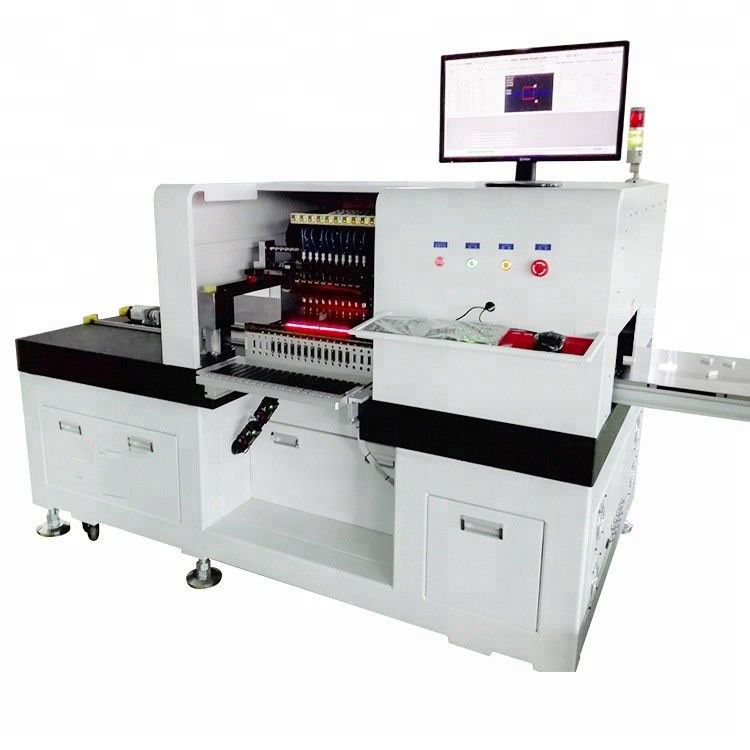

Máquina automática de la selección 50000CPH y del lugar
Descripción
1, soporte: El soporte 0603 a 7272 puede resolver todas las especificaciones de los componentes de SMD LED. Además de todo el avión planar del LED, otros componentes electrónicos (tales como resistores, los condensadores) y el LED de alta potencia y la lente pueden ser producidos.
2, colocación exacta: el bloque de colocación es la manera más conveniente de colocar el substrato, el origen del contrapunto, colocación exacta (exactitud menos de 0.05m m). Radio de acción de 0-360 grados, la exactitud del ángulo del soporte de 0,1 grados. Cada boca de la succión es independiente del ángulo, y seis cámaras del reconocimiento del elemento, además de la lámpara del LED pueden montar el tradicional., lámpara del bulbo, lámpara, lámpara, lámpara del techo, tubo de la barandilla, poder de la impulsión del LED, la serie de cobre de la lámpara y así sucesivamente pueden ser montadas libremente.
3, alta precisión: X, Y, eje de W se equipa del tornillo de la bola de la precisión y el carril de guía, sistemas del eje 6 de Z de la impulsión importada del motor, aumenta la coordinación lisa del movimiento del equipo, reducir ruido anormal, para mejorar grandemente la exactitud y la velocidad del remiendo.
4, especificaciones de SMT: plataforma 1200X310m m, aplicable al mercado actual de los productos del 99% LED; El tablero del PWB se puede poner a las diversas formas, sin las abrazaderas, se puede poner 1.2-1.5 metros de tablero largo del PWB
5, el sistema visual, la programación en línea del software de la programación visual, que está de cámara de la cámara digital de la alta precisión, allí no es ninguna necesidad de entrar manualmente elementos y coordenadas de colocación; usando la identificación automática de la cámara visual, asegurar la exactitud del soporte.
6, la interfaz es programación en línea del software simple y elegante, funcional y práctico, visual, exhibe todos los coordenadas en el software de la imposición, y ajustar de los coordenadas del punto, para alcanzar el soporte de la alta precisión, sin los coordenadas de entrada manual del elemento, rápido y conveniente, simple y claro, combinados con las necesidades reales de muchos fabricantes R del LED y del diseño de D.
7, alimentador de YAMAHA: configuración del equipo 6pcs 8M M YAMAHA Feida (también opcional con Fuji Feida eléctrico), vida de servicio larga, alta estabilidad, velocidad rápida.
Parámetros técnicos:
|
El área más grande de la placa de circuito
|
1200×380m m
|
|
Gama móvil máxima
|
Eje 1220m m, eje 430m m de X de Y
|
|
Gama de mudanza máxima del eje de Z
|
12m m
|
|
Velocidad típica del remiendo
|
38000cph-52000cph
|
|
Velocidad típica del remiendo de la lente del LED
|
35000cph-45000cph
|
|
La teoría de la velocidad máxima del remiendo
|
50000cph
|
|
exactitud del positionaI
|
±0.05mm
|
|
Manera de la ubicación
|
Cámara del punto de la marca + colocación visual de la cámara
|
|
Los componentes pueden ser puestos
|
0603 arriba a 7272 resistores y condensadores, y toda clase de 0603 y de 3528, 5050, 5630, 5730, resuelven la colocación del microprocesador del BORRACHÍN de la COMPENSACIÓN, y compatible con toda clase de componets de alta potencia del microprocesador SMD, colocación de la lente del LED
|
|
Método de Programm
|
Programación gráfica del ordenador + colocación visual de la cámara
|
|
Alimentador aplicable
|
8m m, 12m m, 16m m y 24 tipos alimentador de la correa, o placa de la vibración
|
|
Número de alimentador
|
El estándar colocó la placa de la vibración de los alimentadores 18pcs de 8m m o 12m m, o de los canales 2pcs 4
|
|
bocas
|
Boca 504, 505 y 506 de JUKI
|
|
Producto
|
Tubo fluorescente del LED, correa ligera suave, impulsión de poder, tubo de la barandilla, módulo, exhibición y otros usos del LED
|
|
sistema operativo
|
WINDOWS XP, TRIUNFO 7
|
|
presión negativa
|
Una fuente de aire externa 0.55MPA
|
|
Poder y tarifa
|
220V, 50Hz, 1.2KW
|
|
Peso
|
1200Kg
|
|
Dimensión
|
2000M M (L)*1050MM (W)*1400MM (H)
|
Características principales del producto:
1. La plataforma UTILIZA el motor servo japonés de panasonic, órbita importada, asegura la precisión de la estabilidad y de control de la plataforma móvil.
2. El X, eje de Y adopta la impulsión serva de panasonic, con la guía linear importada, asegura el remiendo de la alta precisión, velocidad, la estabilidad de primera clase.
3. trabajo de apertura del poste de alta velocidad de 4 sistemas al mismo tiempo, mejorar grandemente el funcionamiento del equipo. Bajo cabeza de la succión adoptar el carril de guía importado, la alta precisión y la durabilidad larga.
4. fácil entender manera de programación gráfica, para mejorar grandemente la conveniencia de la operación, auxiliar visual automático que coloca la colocación, exacto, conveniente.
5. La selección de una variedad de batcher, puede satisfacer el requisito de diversos componentes de empaquetado del LED de SMT.
6. controlado por el ordenador de control industrial + regulador especial independiente, estabilidad de sistema, operación simple, fácil aprender.
7. el software potente, los coordenadas programados usando la exhibición numérica y gráfica, la corrección coordinada y el cambio es convenientes, el proceso de producción del progreso del remiendo de la exhibición gráfica y los componentes, subsidio son convenientes.
8. El software UTILIZA el sistema de base de datos, diversos tipos de programación del PWB se puede almacenar, la llamada conveniente, una programación de nuevos productos, pidiendo vida.
9. La plataforma, el eje de Y, el eje de X puede ser manualmente movimiento, ajuste de la velocidad de la libre circulación, realiza que el punto arbitrario puede llegar manualmente, programación conveniente.
10. importó el sistema de detección de presión negativa, a la detección exacta de material de la absorción, previenen con eficacia la salida del material, extractor.
11. Un generador de la presión negativa con la vida de servicio incorporada, de poco ruido, larga, constante de la presión del vacío.
12. La configuración estándar: 1 sistema del ordenador de control industrial, abriendo a cuatro grupos, boca 12 de la succión;
13. Opcional: exterior de los matchs a 8 milímetros, a 12 milímetros, a 16 milímetros y a 24 alimentadores del yamaha del milímetro; Compresor de aire.
